GGU-STABILITY: Menüeintrag "farbig"

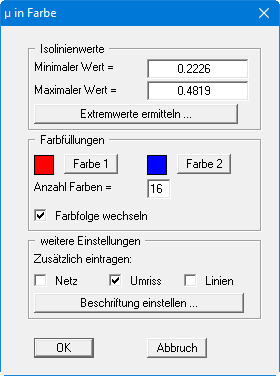

In Analogie zum vorherigen Menüeintrag können auch farbgefüllte Isolinien erzeugt werden. Es erscheint folgende Dialogbox:

• Bereich "Isolinienwerte"
  Mit dem Knopf "Extremwerte ermitteln …" veranlassen Sie die Berechnung der minimalen und maximalen Ausnutzungsgrade, die anschließend in die entsprechenden Eingabeboxen eingetragen werden. Sie müssen diese Werte jedoch nicht beibehalten, sondern können eigene Werte vorgeben. Eine Ausrundung von Isolinien kann hier nicht vorgenommen werden.

• Bereich "Farbfüllungen"
  Mit "Anzahl Farben" steuern Sie die Farbunterteilung des Isolinienplans. Im obigen Beispiel würden 16 Farbabstufungen zwischen den Farben "Farbe 1" und "Farbe 2" vorgenommen werden. Voreingestellt ist ein Verlauf von rot nach blau. Sie können diese beiden Farben nach Anwahl der Knöpfe "Farbe 1" bzw. "Farbe 2" beliebig verändern oder einfach über den Schalter "Farbfolge wechseln" den Farbverlauf umdrehen.

• Bereich "weitere Einstellungen"
  Sie können zusätzlich zur Farbdarstellung das Dreiecksnetz und/oder den Umriss einzeichnen lassen. Ebenso ist eine zusätzliche Isoliniendarstellung möglich. Über den Knopf "Beschriftung einstellen" können Sie eine Linienbeschriftung einstellen. Hier können Sie auch die Schriftgröße der Farbleiste anpassen.

• "OK"
  Nach Bestätigung wird die Farbdarstellung veranlasst.

Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Größe. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, stellen Sie im Menüeintrag "Blatt / Blattformat" den rechten Plotrand auf einen größeren Wert (z.B. 25 mm) ein.
