GGU-STABILITY: Menüeintrag "Maßketten"

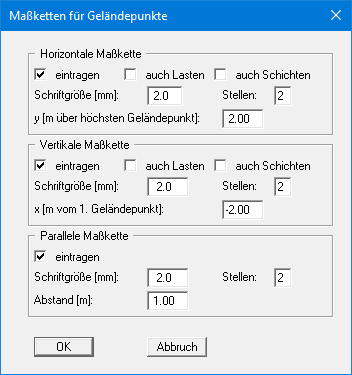

Sie können eine horizontale, vertikale und/oder parallele Maßkette in die Grafik aufnehmen, um die Systemabmessungen zu verdeutlichen. Wenn die Maßketten auf dem Bildschirm dargestellt sind, können Sie die folgende Dialogbox auch direkt mit einem Doppelklick der linken Maustaste über der Maßkette öffnen.

Über "y" (horizontal), "x" (vertikal) bzw. "Abstand" (parallel) legen Sie den Abstand zu den Geländepunkten fest. Die Eingabe negativer Werte bezeichnet dabei die Richtung unterhalb bzw. links der Geländepunkte. Alle Angaben beziehen sich auf Meter des eingestellten Maßstabs (siehe Menüeintrag "Blatt / von Hand").

Am schnellsten positionieren Sie die Maßketten, indem Sie die Funktionstaste [F11] drücken und anschließend die Maßkette mit der gedrückten linken Maustaste an die gewünschte Position ziehen.
