GGU-TRENCH: Menüeintrag "Maßketten"

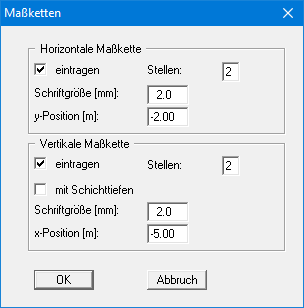

Sie können eine vertikale und/oder eine horizontale Maßkette in die Grafik aufnehmen, um die Systemabmessungen zu verdeutlichen. Wenn die Maßketten auf dem Bildschirm dargestellt sind, können Sie die folgende Dialogbox auch direkt mit einem Doppelklick der linken Maustaste über der Maßkette öffnen.

Über die "y-Position" bei der horizontalen Maßkette sowie die "x-Position" bei der vertikalen Maßkette legen Sie den Abstand zur Schlitzwand fest. Alle Angaben beziehen sich auf Meter des eingestellten Maßstabs (siehe Menüeintrag "Blatt / von Hand".
