Mini-CAD: Einzelne Objekte bewegen

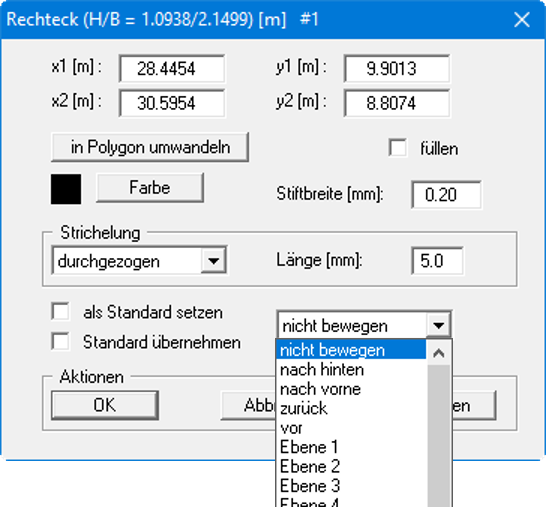

Die Mini-CAD-Objekte werden in der Reihenfolge ihrer Erstellung gezeichnet. Werden dadurch Objekte durch später gezeichnete Objekte (teilweise) verdeckt, können Sie die Darstellungsreihenfolge der Objekte verändern. Sie erreichen dies über eine Auswahlliste im unteren Bereich der Editor-Dialogboxen, hier beispielhaft für ein Rechteck dargestellt.


Die Einstellung "nicht bewegen" ist immer voreingestellt und beeinflusst die Reihenfolge nicht. Mit den Einstellungen "nach hinten" und "nach vorne" bewegen Sie das Objekt an die erste oder letzte Darstellungsposition. Mit "zurück" und "vor" wird das Objekt nur um eine Position zurückgestellt bzw. vorgerückt.

Die Reihenfolge bezieht sich nur auf die Objekte innerhalb einer Ebene. Sollen einzelne Objekte einer Ebene vor Objekten auf anderen Ebenen gezeichnet werden, müssen Sie diese Objekte auf freie Ebenen legen und diese Ebenen dann in den Vordergrund bringen.
