Mini-CAD: Generelle Einstellungen über "Info"

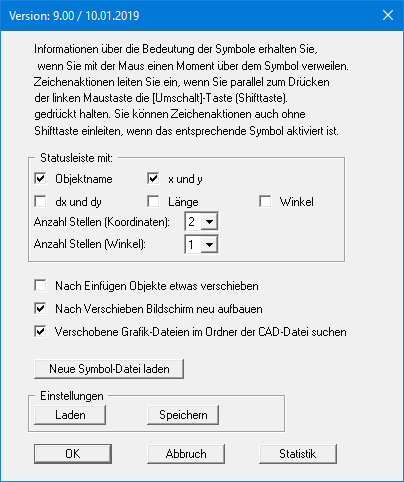

Sie erhalten eine Dialogbox, in der Sie definieren können, welche Informationen in der Statusleiste des Mini-CAD-Moduls dargestellt werden.

Wenn Sie Objekte kopiert haben, werden die neuen Objekte standardmäßig an der gleichen Stelle wieder eingefügt. Wenn Sie den Schalter "Nach Einfügen Objekte etwas verschieben" aktivieren, können Sie durch den Versatz der kopierten Objekte diese besser erkennen und beispielsweise für eine Verschiebung markieren.

Bei Verschiebe-Aktionen werden die verbleibenden Objekte durch das Drüberziehen der zu verschiebenden Objekte zum Teil verwischt. Damit Sie nach dem Verschieben wieder alle Objekte sehen, aktivieren Sie den Schalter "Nach Verschieben Bildschirm neu aufbauen".

Bei eingebundenen Grafiken wird nur Dateiname und -pfad der Grafik im Datensatz abgelegt. Bei aktiviertem Schalter wird die Grafik-Datei standardmäßig im gleichen Ordner wie die Datei mit den Mini-CAD-Objekten gesucht.

Für der Füllung von Polygonen können Sie Symbole verwenden, die aus einer Datei mit der Erweiterung ".syb" geladen werden. Ist die Symboldatei unter dem Standardnamen "MiniCadSymbols.syb" abgespeichert, wird sie automatisch beim Programmstart geladen. Dabei wird zunächst auf Programmebene, dann auf der Arbeitsebene und zum Abschluss im Windows-Ordner gesucht. Wenn die Symbole auch in anderen GGU-Programmen genutzt werden sollen, ist die Ablage der Symboldatei im Windows-Ordner sinnvoll. Zum Laden einer neuen Symboldatei klicken Sie auf den entsprechenden Knopf und wählen in der Dateiauswahlbox die gewünschte Datei. Symbole können mit der Freeware SymbolDef der GGU mbH erstellt und in einer Symboldatei abgespeichert werden. Komplexere Symboldarstellungen können Sie zunächst über die Freeware GGUMiniCAD der GGU mbH erstellen und anschließend in Ihre Symboldatei einbinden.

Die getroffenen Einstellungen in der "Info"-Dialogbox können Sie in eine Datei ".ggu_mcd_ini" bzw. ".ggu_kpf_ini" speichern. Sind diese Dateien auf Programmebene abgespeichert, werden beim Programmstart automatisch Ihre Einstellungen geladen.

Des Weiteren können Sie sich in der Dialogbox dieses Symbols über den Knopf "Statistik" die Gesamtanzahl aller vorhandenen Mini-CAD-Objekte anschauen. Eine detaillierte Statistik mit der Anzahl der Objekte auf den einzelnen Ebenen erhalten Sie in der Dialogbox des Symbols "Ebenen".
