Mini-CAD: Stifteinstellungen und Stiftwahl

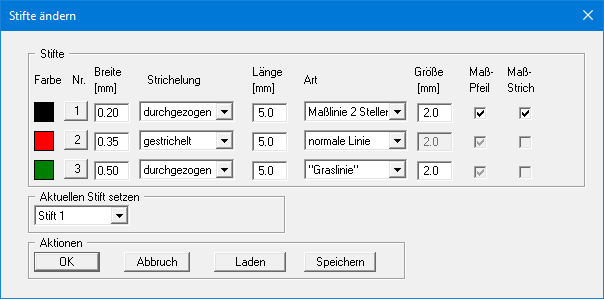

Über "Stifte 1,2,3 ändern" können Sie die Breite, Farbe und Art der Liniendarstellung vorab einstellen. Sie können bei Linienarten zwischen verschiedenen Maßlinien, Geländelinie, Böschungslinie, Schraffurlinie, Graslinie, Linien mit Pfeilenden, Höhen- oder GW-Symbolen wählen.

Die Farbe des Stiftes ändern Sie durch Klicken auf den entsprechenden Knopf mit der Stiftbezeichnung. Die aktuelle Farbe des ausgewählten Stiftes wird beim Einfügen von Texten als Schriftfarbe übernommen.

Im unteren Bereich können Sie einen der Stifte im Pulldown-Menü als aktuellen Zeichenstift auswählen. Die Vorauswahl eines Stiftes für die anschließenden Zeichenfunktionen erreichen Sie auch durch Klicken auf das entsprechende Symbol "Stift 1", "Stift 2" oder "Stift 3" im Mini-CAD-Popup-Menü.

Die Stifteinstellungen können Sie in einer Datei mit der Erweiterung ".ggu_mcd_std" bzw. ".ggu_kpf_std" sichern. Sind diese Dateien auf Programmebene abgespeichert, werden beim Programmstart automatisch Ihre Einstellungen geladen.
