GGU-RETAIN: Menüeintrag "Art des Erddrucks"

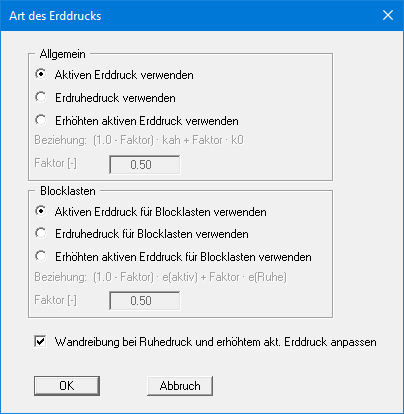

In dieser Dialogbox definieren Sie die Art des Erddrucks, die der Berechnung zugrunde gelegt werden soll.

Sie können für Blocklasten die Einstellungen getrennt vornehmen.

Ab Version 13.17 legen Sie mit dem Schalter "Kaqh als höhengewichtetes Mittel der Schichtbeiwerte" im Bereich "Blocklasten" fest, wie der Erddruckbeiwert Kaqh für den Erddruck aus Blocklasten ermittelt wird. Standardmäßig (Schalter aus) wird Kaqh aus den über den Lastausbreitungsbereich gemittelten Winkeln berechnet. Mit aktiviertem Schalter wird Kaqh für jede Bodenschicht entlang der hinteren Ausbreitungslinie berechnet und mit dem Höhenanteil der Schicht gewichtet gemittelt. Das wirkt sich aus, wenn im Lastausbreitungsbereich Schichten mit unterschiedlichen Reibungswinkeln liegen; bei einheitlichem Boden ergeben beide Verfahren denselben Wert. Das verwendete Verfahren und Kaqh je Blocklast werden im Ausdruckprotokoll ausgegeben.

Der untere Schalter "Wandreibung … anpassen" ist standardmäßig aktiviert. Diese Einstellung wird nur für den Nachweis der Vertikalen Tragfähigkeit maßgebend.
