GGU-3D-TRANSIENT: Menüeintrag "Außenmodell"

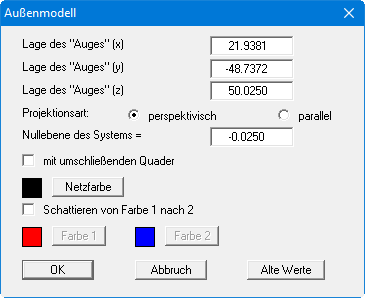

Sie können sich eine Außenansicht des Modells anzeigen lassen. Dabei erfolgt die Darstellung der Flächen in den unter "Ansicht / Legende Boden" eingestellten Farben der Bodenarten.

Wenn Sie den Schalter "Schattieren von Farbe 1 nach 2" aktivieren, erfolgt keine Darstellung in den Bodenfarben, sondern eine schattierte Darstellung zwischen den eingestellten Farben. Haben Sie zuvor einen Schnitt definiert, so erhalten Sie ein aufgeschnittenes 3-dimensionales System.

Die Außenseiten des Systems werden zur Verstärkung des 3-dimensionalen Eindrucks mit dem Netz überzogen. Die Farbe, mit der das Netz gezeichnet wird, können Sie über den Knopf "Netzfarbe" verstellen.

Nachdem Sie Ihre Einstellungen mit "OK" bestätigt haben, wird das 3D-Modell auf dem Bildschirm dargestellt. Über die Rotationssymbole der Symbolleiste 3D können Sie den Blickwinkel auf das Modell verändern. Die ursprüngliche Darstellung können Sie nach erneuter Wahl dieses Menüeintrages über den Knopf "Alte Werte" wiederherstellen. Sollte das Modell während des Drehens aus dem Bildschirm geraten, drücken Sie einmal die Funktionstaste [F9], dann werden die Bildschirmkoordinaten neu berechnet.

Mit den Pfeiltasten in der Symbolleiste 3D können Sie zwischen den Ebenen Ihres Systems wechseln. Das macht allerdings nur Sinn bei aufgeschnittenen Systemdarstellungen (Außenmodell im Schnitt).
