GGU-AXPILE: Böden definieren (Bsp. 2)

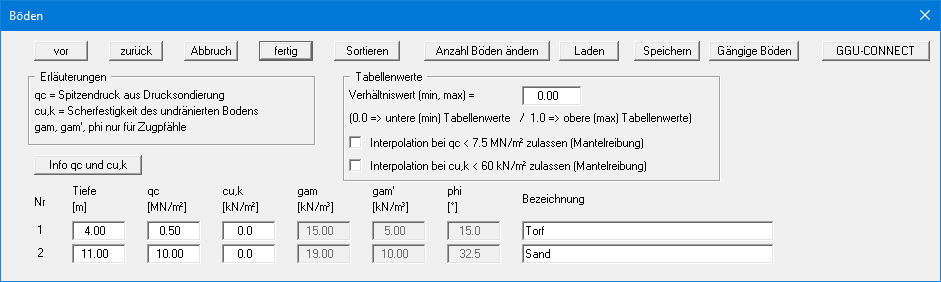

Übernehmen Sie im Menüeintrag "Bearbeiten / Böden" die Werte der vorhandenen Bodenschichten.


Um die Anzahl der Böden zu verändern, wählen Sie den Knopf "Anzahl Böden ändern" und geben die neue Anzahl von Böden ein. Über "Sortieren" erreichen Sie eine Sortierung der Böden nach der Tiefe. Die Sortierung erfolgt auch immer automatisch beimVerlassen der Dialogbox..

Erläuterungen zu den Bodenkennwerten finden Sie direkt in der Dialogbox sowie in den theoretischen Grundlagen im Abschnitt 6.2.1 (Pfähle nach EA-Pfähle: Allgemein). Bei Aktivierung der Schalter im Bereich "Tabellenwerte" wird eine Interpolation der Mantelreibung auch bei einem Spitzenwiderstand von qc < 7,5 MN/m² bzw. einer Scherfestigkeit cu,k < 60 MN/m² durchgeführt. Ansonsten wird die Mantelreibung auf 0 gesetzt. Die Angaben hinsichtlich der Wichten und des Reibungswinkels sind nur bei der Bearbeitung von Zugpfählen erforderlich. Sie sind daher in der oben dargestellten Dialogbox ausgeblendet.
