GGU-CANTILEVER: Menüeintrag "Nachweise / Teilsicherheiten"

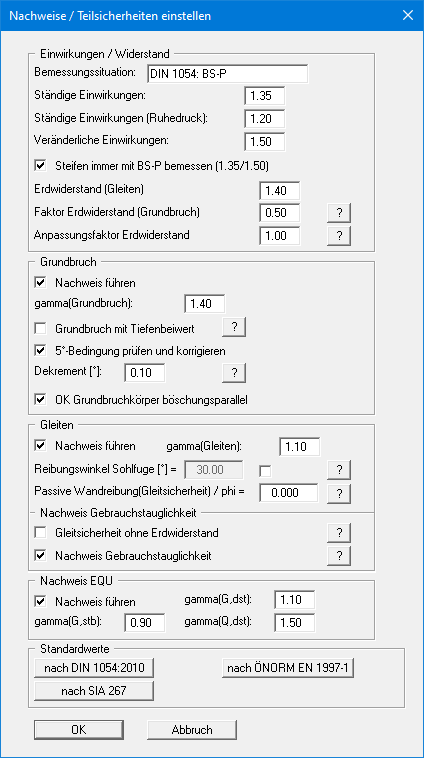

Wenn Sie mit dem Teilsicherheitskonzept rechnen, erhalten Sie die folgende Dialogbox zur Festlegung der Teilsicherheiten.


Der Bereich "Nachweis EQU" (Grenzzustand des Verlusts der Lagesicherheit) ist nur beim EC 7 vorhanden.

Im Bereich "Standardwerte" können Sie über den Knopf "nach DIN 1054:2010" die Teilsicherheitswerte für die verschiedenen Lastfälle der DIN 1054:2010 bzw. des EC 7 übernehmen lassen. Die gewählte Bemessungssituation wird dabei automatisch oben in der Dialogbox eingetragen und kann, wenn gewünscht, in der Allgemeinen Legende dargestellt werden. Sie können hier aber auch eigene Bezeichnungen verwenden.

Beim Teilsicherheitskonzept nach EC 7 wurden die Bezeichnungen der Lastfälle geändert:

  • Lastfall 1 heißt jetzt BS-P: Ständige Bemessungssituation (Persistent Situation)

  • Lastfall 2 heißt jetzt BS-T: Vorübergehende Bemessungssituation (Transient Situation)

  • Lastfall 3 heißt jetzt BS-A: Außergewöhnliche Bemessungssituation (Accidental Situation)

Zusätzlich gibt es noch die Bemessungssituation infolge Erdbeben (BS-E). Bei der Bemessungssituation BS-E sind alle Teilsicherheiten = 1,0.

Des Weiteren haben Sie die Möglichkeit, über den Knopf "nach ÖNORM EN 1997-1" die Teilsicherheiten nach österreichischer Norm auszuwählen.
