GGU-CANTILEVER: Menüeintrag "Potentiale"

Sie können überall entlang der Wand zusätzliche Potentiale einführen (siehe auch “Theoretische Grundlagen: Wasserdruckansatz mit Stromröhre”).

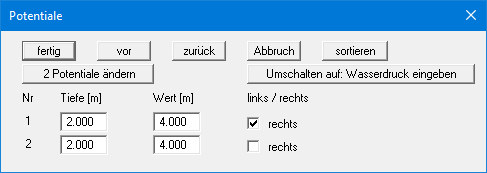

Im obigen Beispiel ist jeweils in einer Tiefe von 2,0 m unter OK Wandkopf ein Potential von 4,0 m unter OK Wandkopf links und rechts der Winkelstützmauer eingegeben worden. Zusätzliche Potentiale werden nur berücksichtigt, wenn Sie den Wasserdruckansatz mit Stromröhre angewählt haben (siehe Menüeintrag “Editor 1 / Wasser”).

Anstelle der Potentialwerte in [m] können Sie die Werte als Wasserdrücke in [kN/m²] links und rechts der Winkelstützmauer eingeben. Klicken Sie dazu auf den Knopf "Umschalten auf: Wasserdruck eingeben".
