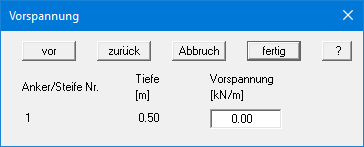

GGU-CANTILEVER: Menüeintrag "Vorspannung"

Die Diskussionen über das Erfordernis der Berücksichtigung von Vorspannungen sind aus eigener Erfahrung endlos. Unabhängig davon ermöglicht das Programm die Berücksichtigung von Vorspannungen.

Bei Ankern ist die Vorspannung positiv einzugeben. Auf fehlerhafte Eingaben wird vor dem Start der Berechnung hingewiesen. Aus statischer Sicht fügt das Programm an der entsprechenden Tiefe eine der Vorspannung nach Größe und Richtung äquivalente Kraft-Randbedingung in das System ein.

Anker werden meistens mit 80 % und mehr der resultierenden Ankerkraft vorgespannt. Das kann hinreichend genau mit einer hohen Dehnsteifigkeit EA ohne Vorspannung modelliert werden. Wer genauer rechnen will, gibt die Dehnsteifigkeit EA entsprechend dem gewählten Anker vor und definiert eine Vorspannung. Nach der Berechnung ist die gewählte Vorspannung anhand der Ergebnisse zu prüfen. Das erfordert im Allgemeinen einen Iterationsprozess durch den Anwender.

Für Steifen gilt das Gleiche.
