GGU-DIRECTSHEAR: Menüeintrag "Einstellungen"

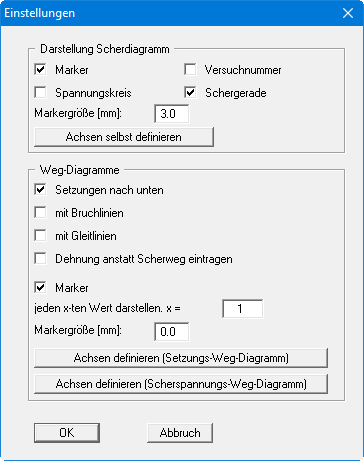

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die die Einstellung der grafischen Darstellung ermöglicht. Der untere Bereich ist nur aktiv, wenn Sie unter "Datei / Neu" den
Schalter "mit Scherspannungs-Weg-Diagramm" aktiviert haben.

Bereich "Darstellung Scherdiagramm":
Durch Aktivierung des entsprechenden Schalters legen Sie fest, ob an den Messpunkten des Scherdiagramms Marker oder Versuchsnummern eingezeichnet werden. Die Markergröße bzw. Schriftgröße der Versuchsnummern ist einstellbar. Wenn keiner der beiden Schalter angewählt ist, werden die Messwerte nicht markiert.

Für die Darstellung der Scherfestigkeit können Sie zwischen "Spannungskreis" und "Schergerade" auswählen. Sie können auch beides darstellen lassen oder beides ausblenden.

Bei der grafischen Darstellung des Scherdiagramms wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Wenn Sie den Knopf "Achsen selbst definieren" anwählen, erhalten Sie eine Dialogbox, in der Sie zunächst den Schalter "Nachfolgenden Achsenwert verwenden" aktivieren müssen. Anschließend können Sie den gewünschten Wert für die maximale Normalspannung eingeben. Die Scherspannung (y-Achse) wird automatisch vom Programm angepasst.

Bereich "Weg-Diagramme":
Für das Setzungs-Weg-Diagramm können Sie eine Darstellung der Setzungen nach unten aktivieren. Im Scherspannungs-Weg-Diagramm können durch Aktivieren der entsprechenden Schalter die Bruch- und Gleitlinien mit gestrichelten Linien markiert werden.

Durch Aktivierung des entsprechenden Schalters legen Sie fest, ob an den Messpunkten der Wegdiagramme Marker eingezeichnet werden sollen. Da die Messwertanzahl meist sehr groß ist, können Sie über die Eingabe im Feld "jeden x-ten Wert darstellen" die Abstände für die Messwertmarkierung vergrößern. Die Markergröße ist einstellbar.

Bei der grafischen Darstellung der Wegdiagramme wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Über die beiden unteren Knöpfe können Sie die Achsenskalierung entsprechend Ihren Wünschen anpassen.
