GGU-ELASTIC: Knopf "regelmäßig"

Beim regelmäßigen Raster können Sie die Knoten auf verschiedene Arten definieren:

  • "Linie" - entlang einer oder mehrerer Linien

  • "Rechteck" - in einem oder mehreren Rechtecken

  • "Viereck" - in einem oder mehreren Vierecken

Die Vorgehensweise ist in allen drei Fällen ähnlich. Die Erklärung erfolgt daher nur an Rechtecken.

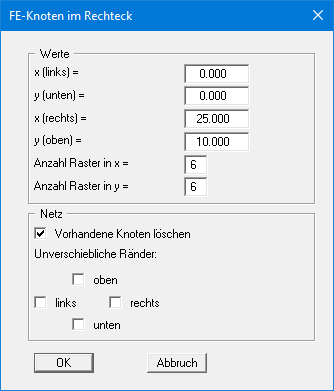

Sie geben die Eckpunkte des Rasters und die Anzahl der Unterteilungen an. Wenn Sie den Schalter "Vorhandene Knoten löschen" aktivieren, werden alle eventuell vorhandenen Knoten gelöscht und anschließend Ihre in der Dialogbox definierten FE-Knoten mit dem passenden FE-Netz erzeugt.

Möchten Sie ein System aus mehreren Rechtecken aufbauen, muss der Schalter "Neues Netz erzeugen" ausgeschaltet sein. Die vorhandenen FE-Knoten und das zugehörige Netz bleiben dann erhalten.
