GGU-ELASTIC: Menüeintrag "Flächenlasten"

Die Dimension von Flächenlasten ist z.B. kN/m²/m = kN/m³.

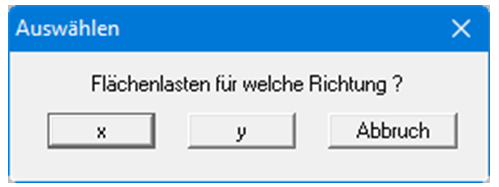

Sie können bestimmten Elementen Flächenlasten in x und y-Richtung zuweisen.


Flächenlasten wirken in der Darstellungsebene. Eigengewichtslasten sind z.B. Flächenlasten in y-Richtung. Das Eigengewicht von Dreieckselementen kann jedoch einfacher über die Definition von image-20240704-112105.png im Menüeintrag "System / Materialkennwerte" erfolgen.

Flächenlasten in x-Richtung sind in der Bodenmechanik eher selten. Eine Flächenlast in x-Richtung wäre z.B. eine Zentrifugalkraft.

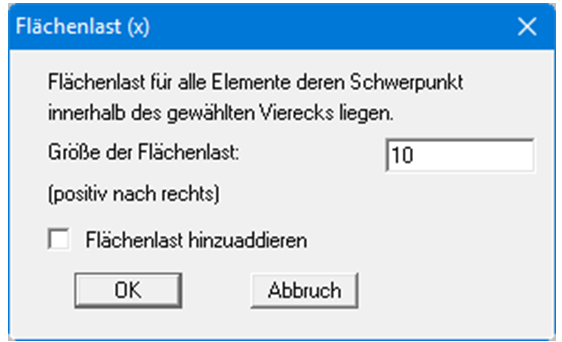

Wenn Sie den Schalter "Flächenlast hinzuaddieren" aktivieren, wird der eingegebene Wert zu eventuell vorhandenen Flächenlasten hinzuaddiert.
