GGU-ELASTIC: Menüeintrag "Stäbe"

Nachdem Sie ein FE-Netz definiert haben, können Sie entlang von Knoten des FE-Netzes Stäbe definieren, die bei der späteren Berechnung hinsichtlich Ihrer Steifigkeit berücksichtigt werden.

Zur Eingabe der Stäbe klicken Sie mit der linken Maustaste Systemknoten an und definieren damit Stabelemente. Diesen Stäben weisen Sie anschließend eine Stab-Materialnummer zu.

Wenn z.B. mehrere Pfähle mit unterschiedlichen Dicken und/oder Breiten im System vorliegen, vergeben Sie für jeden Typ eine andere Materialnummer. Je nach Anzahl der vorhandenen Stab-Materialien erscheint im Menüeintrag "System / Material (Stäbe)" die gleiche Anzahl an Zeilen zur Definition der Stab-Materialien.

Die definierten Stäbe werden in der Grafik mit den entsprechenden Stab-Materialnummern dargestellt. Die Farbe und Strichdicke der Eintragung können Sie im Menüeintrag "Ansicht / Stifte" ändern.

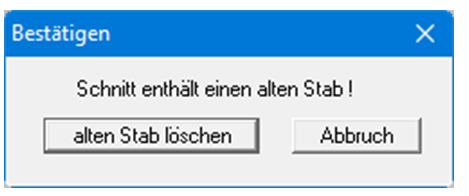

Wenn Sie bestimmte Stäbe wieder löschen wollen, klicken Sie diese Stäbe ein zweites Mal an. Geben Sie eine beliebige Stab-Materialnummer ein. Sie erhalten dann die folgende Dialogbox:

Wenn Sie den Knopf "alten Stab löschen" bestätigen, können Sie anschließend durch nochmaliges Anwählen des Menüeintrages ein neues Stabelement eingeben.
