GGU-FOOTING: Ergebnisdarstellung im Grundriss (Beispiel 2)

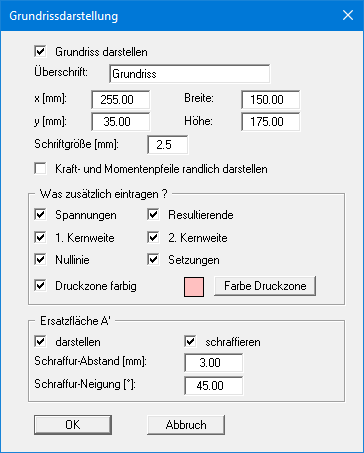

Wählen Sie den Menüeintrag "Formblatt / Grundriss" oder klicken Sie mit der linken Maustaste doppelt in das Zeichnungselement "Grundriss" am rechten Bildrand. (Hinweis: Bei der Berechnung im Modus "Mehrere Fundamente" befindet sich hier das Fundamentdiagramm).
Aktivieren Sie den Schalter "Druckzone farbig". Betätigen Sie den Knopf "Farbe Druckzone" und wählen Sie in der Farbbox ein dezentes Rot (oder auch nicht). Bestätigen Sie mit "OK".

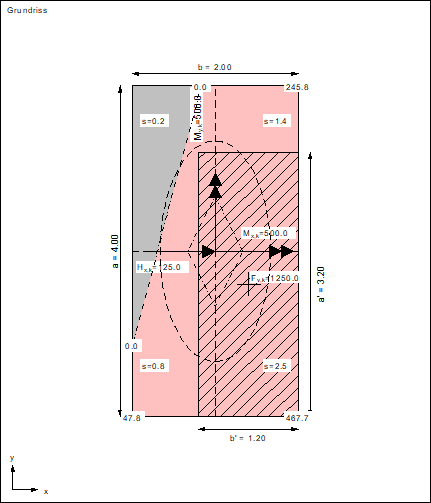

In der Grundrissdarstellung wird nun die Druckzone farbig angelegt.
Zusätzlich enthält die Grafik:
die charakteristischen Kraftgrößen Mx,k, My,k, Hx,k und die Vertikalkraft Fv,k
(= Resultierende, mit einem Kreuz gekennzeichnet).die 1. Kernweite.
Wenn die Resultierende in diesem rautenförmigen Bereich liegt, ist der Querschnitt voll
überdrückt.die 2. Kernweite.
Wenn die Resultierende in diesem ellipsenförmigen Bereich liegt, ist eine klaffende Fuge vorhanden.die Ersatzfläche A'.
Dieser Bereich ist zusätzlich am Rand mit den Größen a' und b' vermaßt.die vier Eckspannungen bzw. im vorliegenden Fall (mit klaffender Fuge) die Spannungen an den fünf Ecken der Druckzone.
die Setzungen an den vier kennzeichnenden Punkten.
Die daraus resultierende Winkelverdrehung kann aus der Einzelfundament-Legende im linken unteren Bereich des Bildschirms abgelesen werden.
