GGU-FOOTING: Ergebnisdarstellung in der Einzelfundament-Legende (Beispiel 2)

Wählen Sie den Menüeintrag "Formblatt / Einzelfundament" oder klicken Sie mit der linken Maustaste doppelt in das Zeichnungselement "Einzelfundament" am linken Bildrand.

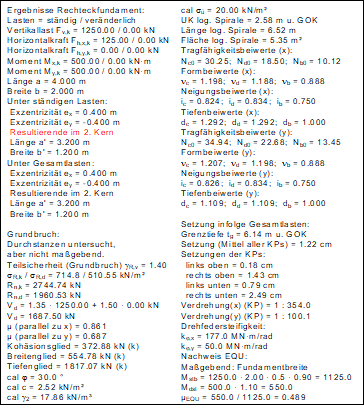

Aktivieren Sie alle Schalter im Bereich "Was zusätzlich eintragen ?". Bestätigen Sie mit "OK" und setzen anschließend eine Lupe auf das Zeichnungselement im linken unteren Bildschirmbereich. Sie erhalten nun alle wesentlichen Berechnungsergebnisse dargestellt. Der maximale Ausnutzungsgrad von 0,861 ist parallel zur Seite x des Fundamentes vorhanden. Parallel zur Seite y beträgt der Ausnutzungsgrad 0,687.
