GGU-GEO-GRAPH: Menüeintrag "Balken-Legende"

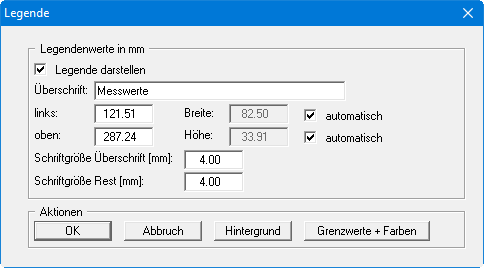

Wenn Sie eine Balkendarstellung für die Auswertung gewählt haben, erscheint auf dem Ausgabeblatt eine entsprechende Legende. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter "Legende darstellen" aktiviert ist. Sie können die Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.

Mit den entsprechenden Eingaben definieren Sie die linke, obere Ecke der Legendenbox. Für die Festlegung der Breite und Höhe sollten immer die Schalter "automatisch" aktiviert sein, da dann die Größe der Legende an die Anzahl der dargestellten Messwerte und die Länge der Messwertnamen angepasst wird. Sie können weiterhin die Schriftgrößen für die Überschrift und die Messwertnamen angeben sowie eine Hintergrundfarbe für die Legende wählen.

Der Knopf "Grenzwerte + Farben" ist nur bei einer Auswertung als wertabhängige farbgefüllte Balken relevant. Über den Knopf können Sie nachträglich die Einstellungen für die wertabhängige Farbfüllung zu ändern. Sie erhalten die gleiche Dialogbox, die über den Menüeintrag "Spezialgraphik / Balken" Knopf "wertabhängige Farbfüllung" aufgerufen wird.

Bei einer normalen farbigen Balkendarstellung sehen Sie in der Legende die als Balken dargestellten Messwerte mit den zugehörigen Wertefarben. Farbänderungen können Sie über den Menüeintrag "Bearbeiten / Wertefarben" vornehmen.
