GGU-GEO-GRAPH: Menüeintrag "Tabellen-Legende"

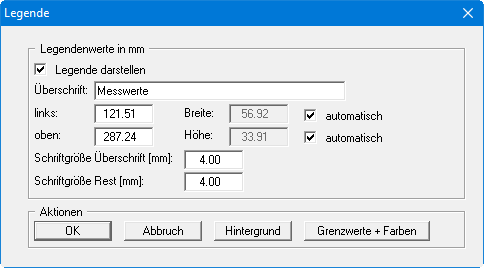

Wenn Sie sich bei der Tabellengrafik für eine wertabhängige Farbdarstellung der Messwerte entschieden haben, erscheint auf dem Ausgabeblatt eine entsprechende Auswertungs-Legende. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform der Legende verändern, wenn der Schalter "Legende darstellen" aktiviert ist. Sie können die Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.

Mit den entsprechenden Eingaben definieren Sie die linke, obere Ecke der Legendenbox. Für die Festlegung der Breite und Höhe sollten immer die Schalter "automatisch" aktiviert sein, da dann die Größe der Legende an die Anzahl der dargestellten Messwerte und die Länge der Messwertnamen angepasst wird. Sie können weiterhin die Schriftgrößen für die Überschrift und die Messwertnamen angeben sowie eine Hintergrundfarbe für die Legende wählen.

Über den Knopf "Grenzwerte + Farben" haben Sie die Möglichkeit, nachträglich die Einstellungen für die wertabhängige Farbfüllung zu ändern. Sie erhalten die gleiche Dialogbox, die über den Menüeintrag "Spezialgraphik / Tabellen" Knopf "Grenzwerte ändern" aufgerufen wird.
