GGU-LATPILE: Menüeintrag "Passiver Erddruck"

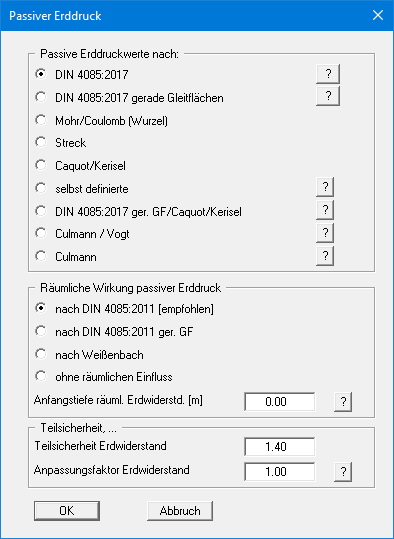

Über diese Dialogbox können Sie Einstellungen für den passiven Erddruck vornehmen:


Im oberen Bereich der Dialogbox stellen Sie die Art ein, mit der der passive Erddruck berechnet werden soll (siehe auch “Theoretische Grundlagen: Passiver Erddruck”).

Bei Aktivierung des Schalters "Culmann / Vogt" oder "Culmann" wird der räumliche passive Erddruck nach Culmann / Vogt bzw. Culmann berechnet. Die Berechnung erfolgt mit einem Lamellenverfahren mit geraden Gleitflächen.

Die räumliche Wirkung des Erdwiderstands kann im mittleren Bereich eingestellt werden.

Beim Teilsicherheitskonzept geben Sie in der Dialogbox die Teilsicherheit für den Erdwiderstand und den Anpassungsfaktor gemäß den Angaben der DIN 1054:2010/EC 7 ein.
