GGU-OEDOM: Auswertung Steifemodule
Die Standardauswertung erfolgt über Steifemodule. Die Steifemodule werden berechnet aus:
ES = (i - i – 1) / (si – si – 1) * h
i = Spannung Laststufe i
i - 1 = Spannung Laststufe i – 1
si = Setzung Laststufe i
si - 1 = Setzung Laststufe i – 1
h = Probenhöhe bei Laststufe i – 1
Wenn Sie in der Dialogbox des Menüeintrages "Bearbeiten / Versuche" den Schalter "Berechnung Steifemodule mit Einbauhöhe" aktivieren, wird für "h" die Anfangshöhe (= Einbauhöhe) eingesetzt. Dies ist aber im Allgemeinen unüblich.
Die grafische Darstellung der Versuchsergebnisse ist in Abbildung 1 dargestellt.

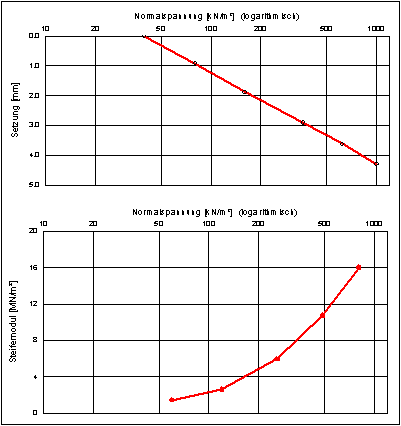

Abbildung 1 Auswertung Steifemodule
