GGU-RETAIN: Menüeintrag "Verbauwand-Legende"

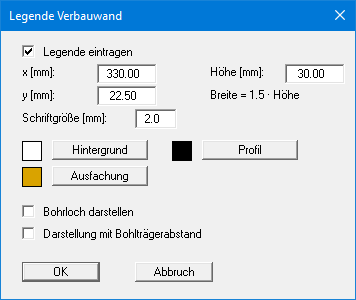

Auf dem Bildschirm wird eine Legende mit einer Skizze der jeweils verwendeten Verbauwand dargestellt. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern oder die Legende komplett ausblenden. Die dargestellte Dialogbox erscheint z.B. bei einer Trägerbohlwand.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Die Größe der Legende steuern Sie über das Verhältnis Höhe zu Breite. Wenn Sie die Schriftgröße verändern, müssen Sie eventuell die Größe der Legende anpassen, sonst ist u. U. die Bemaßung in der Legende nicht mehr sichtbar.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.
