GGU-SETTLE: Menüeintrag "Allgemeine Legende"

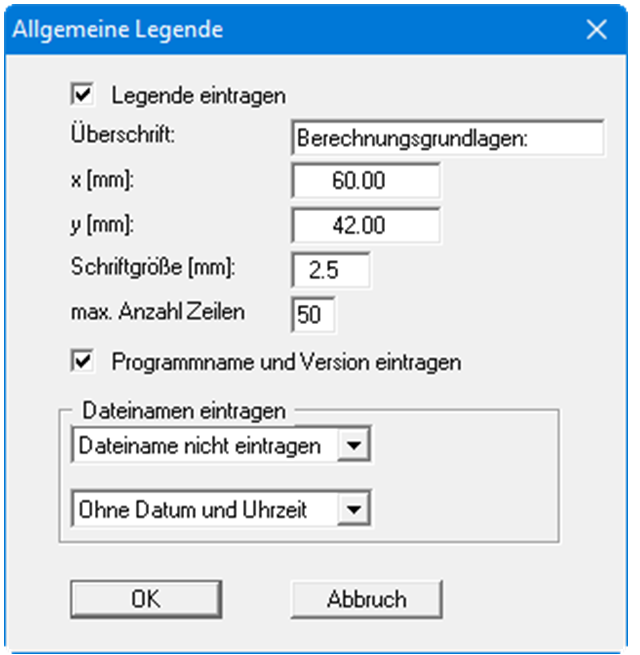

Auf dem Bildschirm wird eine Legende mit wesentlichen Grundlagen des Systems dargestellt. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter "Legende eintragen" aktiviert ist. Sie können die folgende Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

In der Allgemeinen Legende können, wenn gewünscht, Informationen zum Programm (Name und Version) und zur aktuellen Datei (Name, Pfad, Datum, Uhrzeit) mit dargestellt werden. Wenn Sie eine Datensatzbezeichnung eingegeben haben, wird diese ebenfalls in der Allgemeinen Legende dargestellt.

Nach Aufruf des Menüeintrages "Fundamente / kontrollieren" bzw. "Dreiecksfundamente / kontrollieren" werden zusätzlich die in der Grafik verwendeten Abkürzungen in der Legende erläutert.
