GGU-SETTLE: Menüeintrag "Legende Bodenkennwerte"

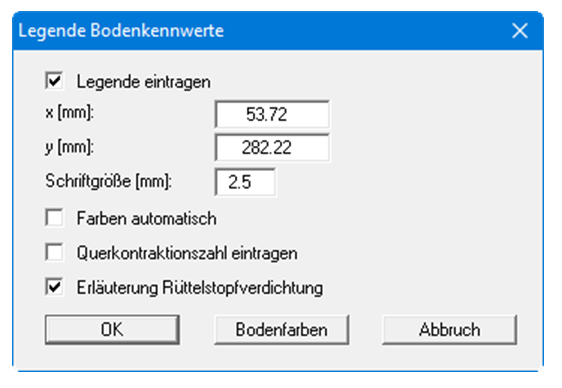

Auf der Grafik wird eine Legende mit den Bodenkennwerten dargestellt, wenn Sie den Schalter "Legende eintragen" aktivieren. Form und Aussehen dieser Legende können Sie mit diesem Menüeintrag verändern. Sie können die folgende Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.


Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Wenn Sie den Schalter "Farben automatisch" deaktivieren, werden die Bodenfarben entsprechend Ihren individuellen Einstellungen gewählt, die Sie über den Knopf "Bodenfarben" ändern können.

Die Darstellung der Querkontraktionszahl in der Legende kann durch Deaktivierung des Schalters ausgeblendet werden, wenn beispielsweise die Querkontraktionszahl nue für alle Böden = 0.0 ist. Ebenso können Sie auswählen, ob die Erläuterungen zur Rüttelstopfverdichtung dargestellt werden sollen oder nicht.
