GGU-SETTLE: Menüeintrag "graphisch festlegen"

Dieser Menüeintrag ermöglicht eine Eingabe von Rechteckfundamenten mit Mausunterstützung.

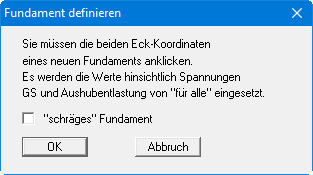

Klicken Sie nach der Bestätigung mit "OK" die beiden Ecken eines Fundaments mit der linken Maustaste an. Wenn Sie den Schalter "schräges Fundament" aktivieren, kann mit Mausunterstützung auch ein schräges Fundament (mit Neigung zur Horizontalen) eingegeben werden. In diesem Fall sind dann mit der Maus drei Punkte anzuklicken. Nach Festlage der Punkte erscheint die Dialogbox zur Eingabe der Grunddaten, in der Sie u.a. die Fundamentbezeichnung festlegen (siehe Erläuterungen zu den Eingaben im Abschnitt Grunddaten ändern).

Wesentlich erleichtern können Sie sich die Eingabe, wenn Sie eine gescannte Vorlage der Fundamente besitzen. Über das Mini-CAD-System können Sie diese Grafik integrieren. Ein leicht zu überwindendes Problem ist dabei die Maßstäblichkeit der Grafik. Wenn Sie den Abstand von 2 Punkten in der Scanvorlage kennen, zeichnen Sie ganz einfach mit dem Mini-CAD eine Linie, die diese beiden Punkte verbindet. Klicken Sie anschließend diese Linie doppelt an. In der dann erscheinenden Dialogbox wird oben die Länge der Linie angezeigt. Aus dieser Länge und der tatsächlichen Länge können Sie die Maßstabsverzerrung bestimmen. Wählen Sie anschließend im Mini-CAD das Symbol "Objekte manipulieren" und geben Sie hier den Maßstabsverzerrung ein. Voila! Schon ist die eingebundene Grafik maßstabsgerecht. Sie müssen nun nur noch die Punkte der Fundamentecken anklicken. Anschließend können Sie die gescannte Grafik wieder aus der Darstellung entfernen.
