GGU-SETTLE: Menüeintrag "Standardtiefen"

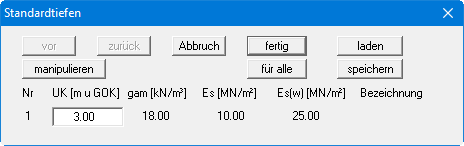

Nach dem Anklicken dieses Menüeintrags erscheint die folgende Dialogbox:

Wenn Sie unter dem Menüeintrag "Böden / Schichten" drei Schichten eingegeben haben, werden in dieser Dialogbox ebenfalls drei Schichttiefen angezeigt. Die zugehörigen Steifemodule sind als Information ebenfalls aufgeführt. Die angegebenen Tiefen können Sie nach eigenen Wünschen ändern. Die Tiefen werden nach unten positiv in m unter OK Gelände (= 0,0 m) eingegeben. Wenn Sie im Menüeintrag "System / OK Gelände" die Verwendung absoluter Höhen aktiviert haben, geben Sie hier die Tiefen in absoluten Höhen ein, beispielsweise in mNHN.

Bei der Definition von Dreiecksknoten werden diese Schichttiefen den entsprechenden Knoten zugewiesen. Sie können die Schichttiefen für jeden Knoten beliebig ändern. Wenn das Steifemodulprofil jedoch für fast alle Knoten des Dreiecksnetzes gleich ist, können Sie über die anfängliche Definition von Standardtiefen Eingabearbeit einsparen.

Mit dem Knopf "laden" können Sie eine vorher abgespeicherte Tiefenverteilung laden. Mit "speichern" können Sie die aktuelle Tiefenverteilung in eine Datei ablegen, um Sie später ohne Neueingabe einfach wieder verfügbar zu haben. Über den Knopf "manipulieren" können Sie die vorhandenen Tiefen um eine Konstante vergrößern oder verkleinern. Wenn Sie den Knopf "für alle" wählen, werden allen bereits vorhandenen Dreiecksknoten diese Tiefen zugewiesen. Mit "Abbruch" verlassen Sie die Dialogbox, ohne dass die Änderungen übernommen werden. Mit "fertig" verlassen Sie die Dialogbox. Eventuelle Änderungen werden übernommen.
