GGU_SETTLE: Menüeintrag "Schichten"

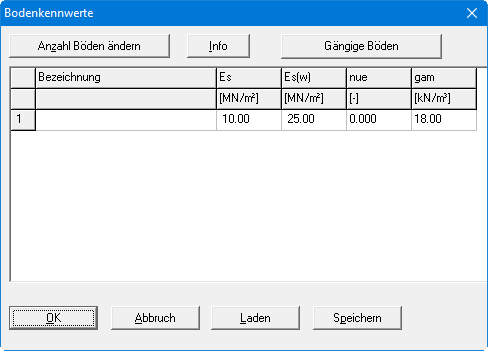

Bei Rechteck- oder Dreieckfundamenten erscheint nach dem Anklicken dieses Menüeintrags folgende Dialogbox. Ändern Sie, falls erforderlich, die Anzahl der Schichten, indem Sie auf den Knopf "Anzahl Böden ändern" klicken und die neue Schichtanzahl eingeben.

In der obigen Dialogbox können Sie Namen, Steifemodule für Erst- und Wiederbelastung, Querkontraktionszahl und Wichten der einzelnen Bodenschichten eingeben. Über den Knopf
"Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus
einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.

Um eine sinnvolle Interpolation innerhalb des Dreiecksnetzes sicherzustellen, ist es erforderlich, dass alle Knoten die gleiche Anzahl von Schichten aufweisen. Wenn sich innerhalb Ihres Systems Bereiche befinden, in denen bestimmte Bodenschichten nicht auftreten (z.B. Torflinse nur in Teilbereichen), so weisen Sie an diesen Knoten der Schicht im Menüeintrag "Böden / Standardtiefen" einfach eine Mächtigkeit von "0,0" also eine Höhenkote entsprechend der darüber liegenden Schicht zu.

Wenn nue für alle Böden gleich 0.0 ist, kann die Darstellung des Wertes nue in der Legende Bodenkennwerte auch ausgeblendet werden (siehe Abschnitt Menüeintrag "Legende Bodenkennwerte").

Mit dem Knopf "Speichern" können Sie die aktuelle Schichtenfolge mit allen zugehörigen Angaben in eine getrennte Datei abspeichern, um diese Schichtenfolge innerhalb eines anderen Systems ohne viel Tipparbeit mit dem Knopf "Laden" wieder verfügbar zu haben.

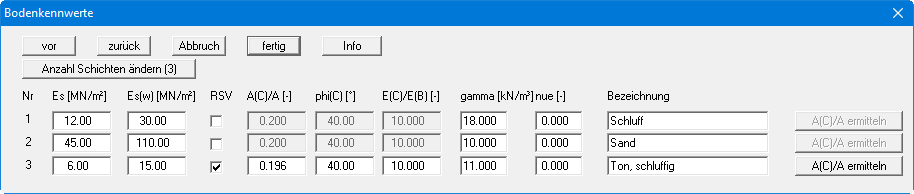

Wenn Sie mit einer Rüttelstopfverdichtung arbeiten, erscheint nach dem Anklicken dieses Menüeintrags folgende Dialogbox:

Sie definieren durch Aktivieren des Schalters "RSV" die durch eine Rüttelstopfverdichtung verbesserte Bodenschicht. Für diese Schicht geben Sie die entsprechenden Kennwerte ein (siehe "Info"-Knopf). Das Flächenverhältnis "A(C)/A" können Sie über den ganz rechten Kopf ermitteln und in die Tabelle übernehmen lassen. Das Verhältnis "E(C)/E(B)" sollte nicht größer als 15 bis max. 20 sein.
