GGU-SLAB: Menüeintrag "Isolinien UK Schicht"

Nach dem Anklicken dieses Menüeintrags erscheint die folgende Dialogbox:

Dieser Menüeintrag dient zur Kontrolle der Eingabedaten hinsichtlich der Schichttiefen. Geben Sie die Nummer der Schicht ein, deren Unterkante Sie als Isolinienplan sehen wollen. Wenn Sie den Schalter "farbig" aktivieren, erhalten Sie einen farbgefüllten Isolinienplan. Ansonsten wird ein herkömmlicher Isolinienplan gezeichnet.

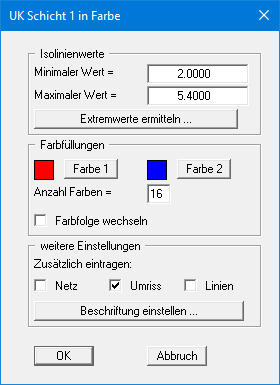

Bei einer farbgefüllten Grafik erhalten Sie obige Dialogbox.

• Bereich "Isolinienwerte"
  Drücken Sie zunächst den Knopf "Extremwerte ermitteln …". Das Programm bestimmt dann den minimalen und maximalen Wert der betreffenden Schichtunterkante. Sie können anschließend diese Werte auch ändern, um z.B. einen festgelegten Startwert zu haben.

• Bereich "Farbfüllungen"
  Mit "Anzahl Farben ="steuern Sie die Farbunterteilung des Isolinienplans. Im obigen Beispiel würden 16 Farbabstufungen zwischen den Farben "Farbe 1" und "Farbe 2" vorgenommen werden. Voreingestellt ist ein Verlauf von rot nach blau. Sie können diese beiden Farben nach Anwahl der Knöpfe "Farbe 1" bzw. "Farbe 2" beliebig verändern oder einfach über den Schalter "Farbfolge wechseln" den Farbverlauf umdrehen.

• Bereich "weitere Einstellungen"
  Sie können zusätzlich zur Farbdarstellung das Dreiecksnetz und/oder den Umriss einzeichnen lassen. Ebenso ist eine zusätzliche Isoliniendarstellung möglich. Über den Knopf "Beschriftung einstellen" können Sie eine Linienbeschriftung einstellen.

• "OK"
  Nach Bestätigung wird die Farbdarstellung veranlasst. Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Größe. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, stellen Sie im Menüeintrag "Blatt / Blattformat" den rechten Plotrand auf einen größeren Wert (z.B. 25 mm) ein.
