GGU-STABILITY: Suchbereich "Anfangs- und Endradius" (Winkelstützmauer)

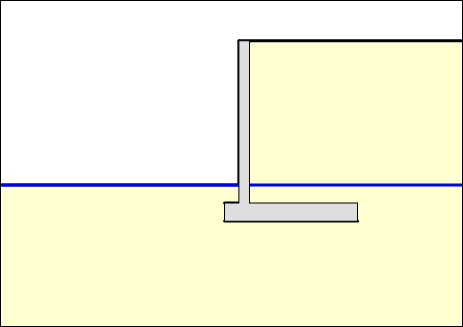

Die Definition des Suchbereichs über die Auswahl "Anfangs- und Endradius" ist sinnvoll, wenn z.B. die Geländebruchsicherheit einer Winkelstützmauer untersucht werden soll. Damit können dann Gleitkreise von der Berechnung ausgeschlossen werden, die durch die Winkelstützmauer verlaufen.

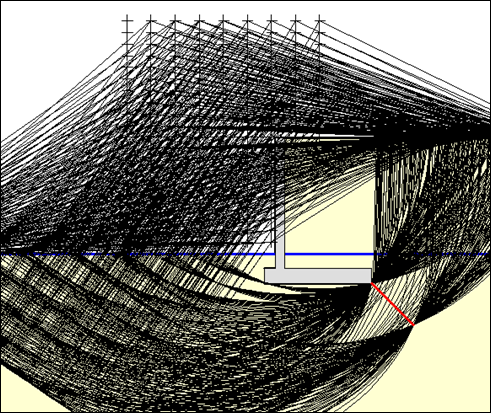

Ein sinnvoller Suchbereich ist nachfolgend dargestellt. Sie definieren durch zwei Mausklicks den Anfangs- und Endpunkt der dicken roten Linie, durch die die Gleitkreise laufen sollen.

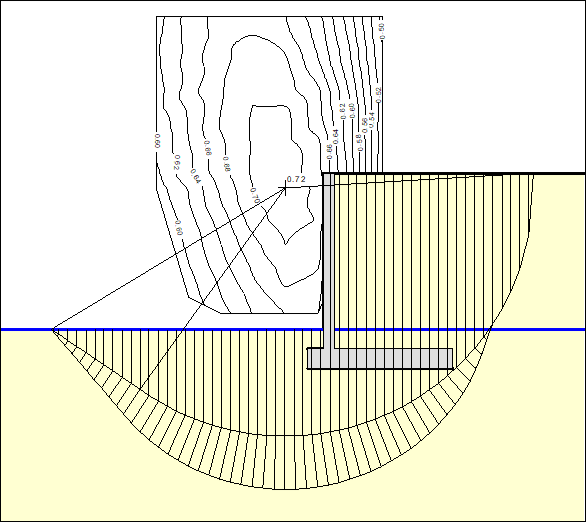

Über diesen Suchbereich erhalten Sie das folgende Berechnungsergebnis.
