GGU-STABILITY: Suchbereich "Horizontale Tangenten" (Mittelpunktraster 1)

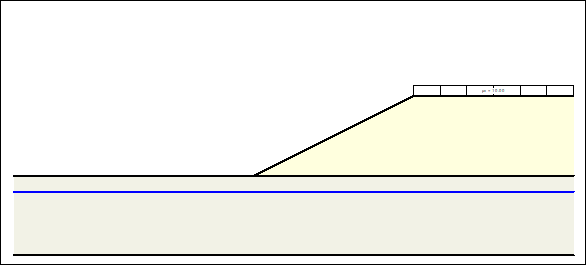

Erläuterungen zu diesem Menüeintrag finden Sie bereits unter "Beispiel 2 - Schritt 4: Gleitkreise definieren (Bsp. 2) / Suchbereich definieren". Im Folgenden sollen weitere Beispiele am nachfolgend dargestellten Beispielsystem die Vorgehensweise bei der Definition des Suchbereiches verdeutlichen.

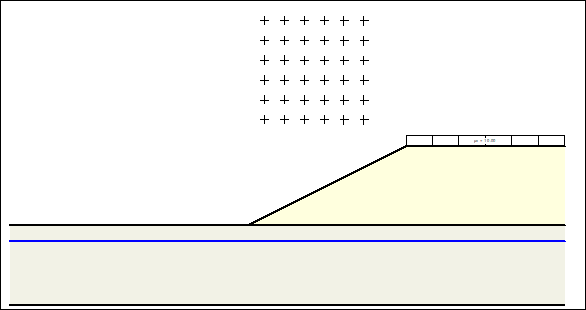

Erstellen Sie zunächst über den Menüeintrag "Mittelpunkte / im Rechteck" ein Mittelpunktraster, das ungefähr so aussieht wie das nachfolgende Mittelpunktraster 1.

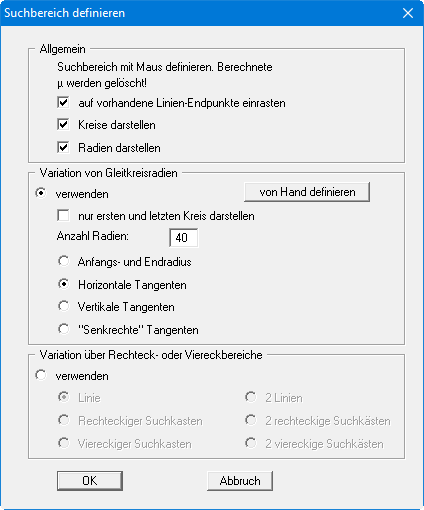

Zur Definition des Suchbereichs erhalten Sie über diesen Menüeintrag die folgende Dialogbox. Wenn Unsicherheit bezüglich des Suchbereichs besteht, sollten Sie immer den Suchbereich "Horizontale Tangenten" wählen und je nach Sicherheitsbedürfnis eine höhere Anzahl der Radien (40 oder größer) wählen.

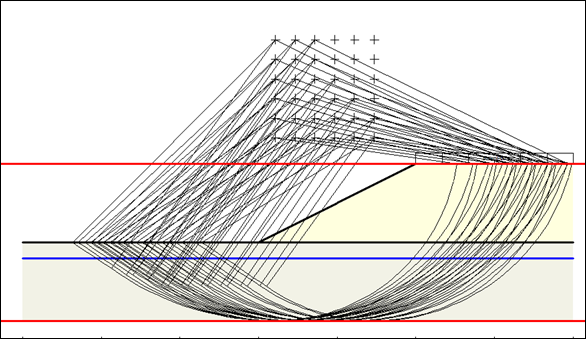

Nach Verlassen der Dialogbox mit "OK" definieren Sie durch Klicken mit der Maus als obersten Punkt die Oberkante Böschung und als untersten Punkt die Unterkante System. Es werden zwei horizontale Linien dargestellt, zwischen denen mögliche Gleitkreise liegen.

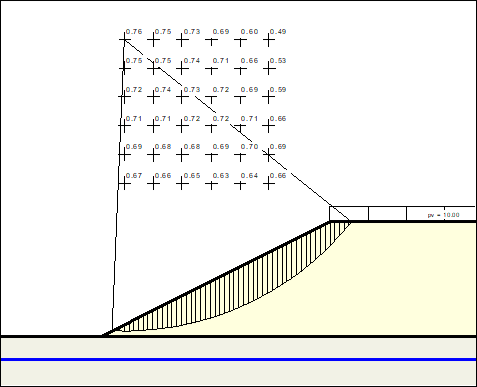

Anschließend starten Sie die Berechnung und erhalten folgendes Ergebnis:

Der Gleitkreis mit dem höchsten Ausnutzungsgrad liegt am linken oberen Rand des gewählten Rasters. Das Raster muss nach links oben erweitert werden, um sicherzustellen, dass es nicht noch ungünstigere Gleitkreise gibt.
