GGU-STABILITY: Suchbereich "Horizontale Tangenten" (Mittelpunktraster 2)

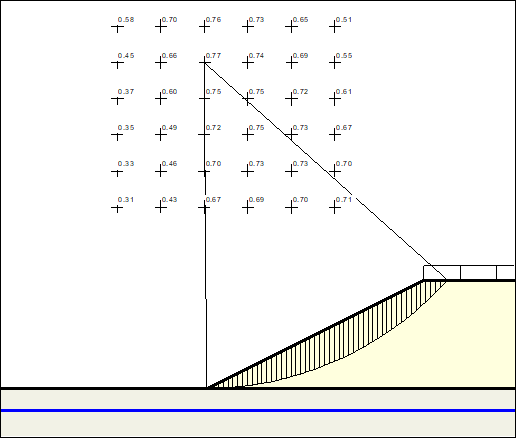

Das zuvor erstellte Mittelpunktraster deckt möglicherweise nicht alle ungünstigen Gleitkreise ab. Das Raster muss nach links oben erweitert werden. Alternativ kann auch ein neues entsprechend verschobenes Raster gewählt werden. Mit dem neuen Mittelpunktraster 2 und demselben Suchbereich über die horizontalen Tangenten erhalten Sie folgendes Ergebnis.


Jetzt liegt der Gleitkreis mit dem höchsten Ausnutzungsgrad innerhalb des gewählten Rasters. Die Standsicherheit der Böschung ist nachgewiesen.

Bei Böschungen mit vielen Schichten sind gegebenenfalls weitere Raster zu untersuchen.
