GGU-STRATIG: Menüeintrag "(Polygon) editieren"

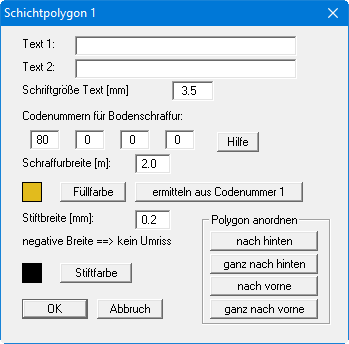

Mit der Maus kann für jedes Schichtpolygon der Editor aufgerufen werden, indem mit der linken Maustaste in das betreffende Schichtpolygon geklickt wird. Folgende Box erscheint:

Sie können Ihr definiertes Polygon automatisch mit den Eingaben in den beiden Textzeilen beschriften lassen. Die Schriftgröße können Sie vorgeben, die Positionierung erfolgt automatisch. Dabei ermittelt das Programm den Mittelpunkt Ihres definierten Polygons und setzt Ihre beiden Textzeilen zentriert dorthin. Der Texthintergrund wird gelöscht. Wenn die automatisch positionierten Texte mit anderen Grafikelementen kollidieren, lassen Sie in der obigen Editorbox die Textzeilen frei und fügen die Beschriftung als Texte über das Mini-CAD-System ein (siehe Handbuch "Mini-CAD").

Wenn das Programm bei der Polygondefinition automatisch eine Codenummer zugeordnet hat, wurde bereits die entsprechende Bodenfarbe eingetragen. Sie können jedoch nach Klicken auf den Knopf "Füllfarbe" eine andere Farbe wählen oder nach Eingabe einer anderen Codenummer die Füllfarbe über den Knopf "ermitteln aus Codenummer 1" anpassen lassen.

Den Umriss Ihres Polygons können Sie über die Stiftbreite und Stiftfarbe entsprechend Ihren Vorstellungen gestalten.

Ist mehr als ein Polygon vorhanden, erscheint das Feld "Polygon anordnen". Die Polygone werden in der Reihenfolge ihrer Definition dargestellt, d.h. das zuerst definierte liegt ganz hinten, das zuletzt definierte Polygon liegt ganz vorne. Durch Klicken auf die Knöpfe kann die Darstellungsreihenfolge verändert werden. Sie haben folgende Möglichkeiten:

• "nach hinten" ⇒ Polygon wird um ein Polygon nach hinten versetzt

• "ganz nach hinten" ⇒ Polygon wird als hinterstes dargestellt

• "nach vorn" ⇒ Polygon wird um eine Position nach vorne versetzt

• "ganz nach vorne" ⇒ Polygon wird als vorderstes dargestellt
