GGU-UNDERPIN: Menüeintrag "Anker"

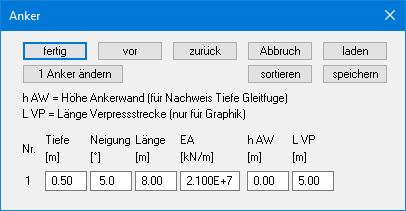

Unter diesem Menüpunkt werden Anker definiert.

Folgende Eingabegrößen sind erforderlich:

  • Tiefe [m] = Lage des Ankerkopfes

  • Neigung [°] des Ankers

  • Länge [m] des Ankers

  • EA [kN/m] = Dehnsteifigkeit des Ankers

  • h AW [m] = Höhe einer eventuell vorhandenen Ankerwand.
    Dieser Wert ist nur für den Nachweis der Tiefen Gleitfuge erforderlich

  • L VP [m] = Länge der Verpressstrecke.
    Dieser Wert ist ohne Bedeutung für die Berechnung. Der Wert dient nur der grafischen Darstellung. Die Beschriftung des Ankers hinsichtlich seiner Länge beinhaltet zudem die halbe Länge der Verpressstrecke.
