GGU-3D-SSFLOW: Menüeintrag "ändern"

Sie können die Koordinaten Ihre vorhandenen Knotenpunkte verändern. Dazu stehen Ihnen drei Möglichkeiten zur Verfügung:

• "über Tabelle"
  Sie können die Koordinaten der vorhandenen Knoten in einer Dialogbox editieren bzw. alternativ die Koordinaten für neue Knoten eingeben.

  Wenn Sie die aktuelle Anzahl der Knoten ändern wollen, klicken Sie auf den Knopf "x FE-Knoten ändern" und geben anschließend die neue Anzahl Knoten ein. Mit "vor" und "zurück" können Sie in der Tabelle blättern. Wenn Sie ein horizontal ebenes System bearbeiten, werden jedem neuen Punkt, der über diesen Menüeintrag erzeugt wird, die Standardtiefen zugewiesen (siehe Menüeintrag “z / Standardtiefen"). Wenn Sie die Anzahl der Knoten auf 0 setzen, wird die FE-Inzidenztafel gelöscht.

  Noch einfacher können Sie die Knoten-Koordinaten über die Windows-Zwischenablage importieren. Wenn Ihnen die x-/y-Koordinaten Ihrer Netzknoten beispielsweise in einer Exceltabelle vorliegen, können Sie dort die beiden Spalten mit den Werten in die Zwischenablage ("Bearbeiten / Kopieren") kopieren und diese Werte anschließend über den Knopf "Klemmbrett lesen" in der Dialogbox "über Tabelle" einfügen.

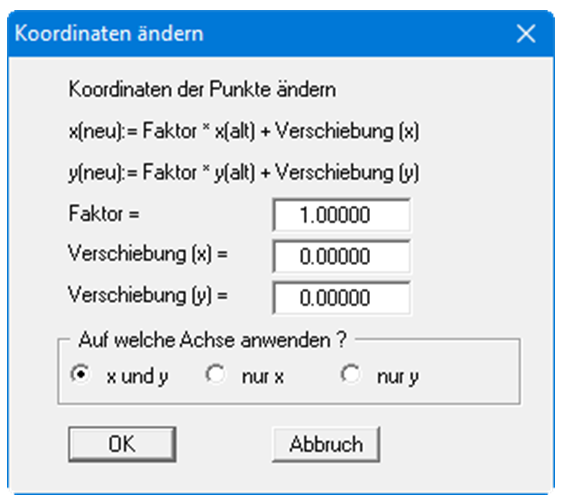

• "über Formel"
  Falls Sie beispielsweise die Koordinaten in einem fehlerhaften Maßstab eingegeben haben, können Sie unter diesem Menüeintrag die entsprechenden Korrekturen vornehmen.

Dabei haben Sie die Möglichkeit, Faktoren nur in einer Richtung wirken zu lassen. Aktivieren Sie die gewünschten Schalter

• "im Ausschnitt"
  ·     Wenn die Koordinaten nur für Knoten in einem bestimmten Bereich verändert werden sollen, können Sie nach Auswahl dieses Knopfes den Bereich festlegen und anschließend in einer Dialogbox eine Verschiebung der Knoten in x- und/oder y-Richtung eingeben. Durch Aktivierung des Schalters "Knoten mit Randbedingungen nicht verschieben" können diese Knoten von einer Verschiebung ausgenommen werden.
