GGU-3D-TRANSIENT: Menüeintrag "Bodenkennwerte"

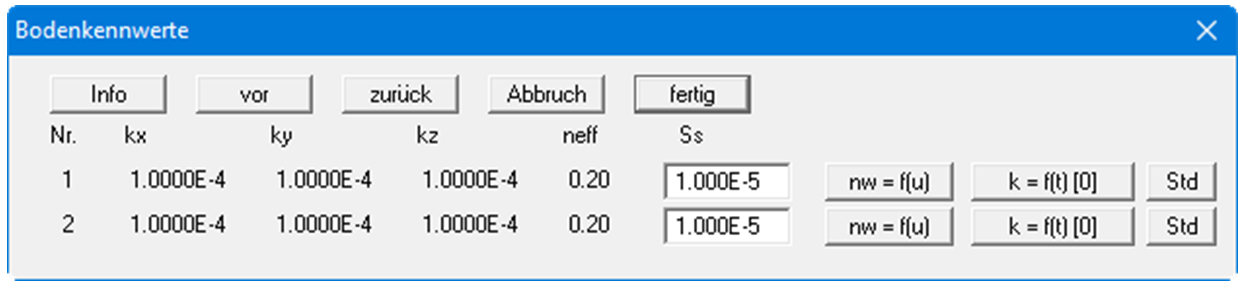

Nach Auswahl dieses Menüeintrages erscheint je nach Art des Systems eine Dialogbox zur Eingabe der instationären Bodenkennwerte. Die vom Programm GGU-3D-SSFLOW übergebenen stationären Kennwerte können hier nicht mehr verändert werden.
Als neuen Bodenkennwert geben Sie den spezifischen Speicherkoeffizient der Flüssigkeit und des Korngerüstes "Ss" ein. Über den Knopf "k = f(t) [0]" können Sie die Durchlässigkeit des Bodens in Abhängigkeit von der Zeit verändern.
Zusätzlich können Sie den nw-Wert definieren. Der nw-Wert gibt den Anteil des Wasservolumens bezogen auf das Gesamtvolumen an. Er ist eine dimensionslose Größe und abhängig vom Porenwasserdruck u. Typische Verläufe von Funktionskurven verschiedener Bodenarten zeigt die Abbildung:

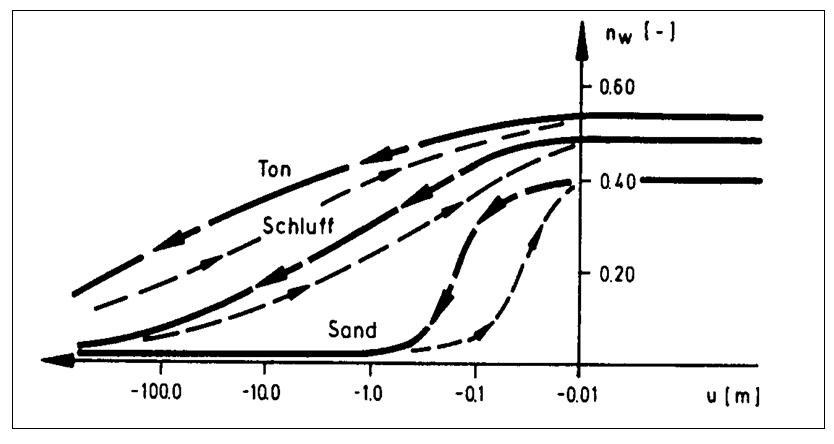

Abbildung 1 Funktionsverlauf nw = f(u)

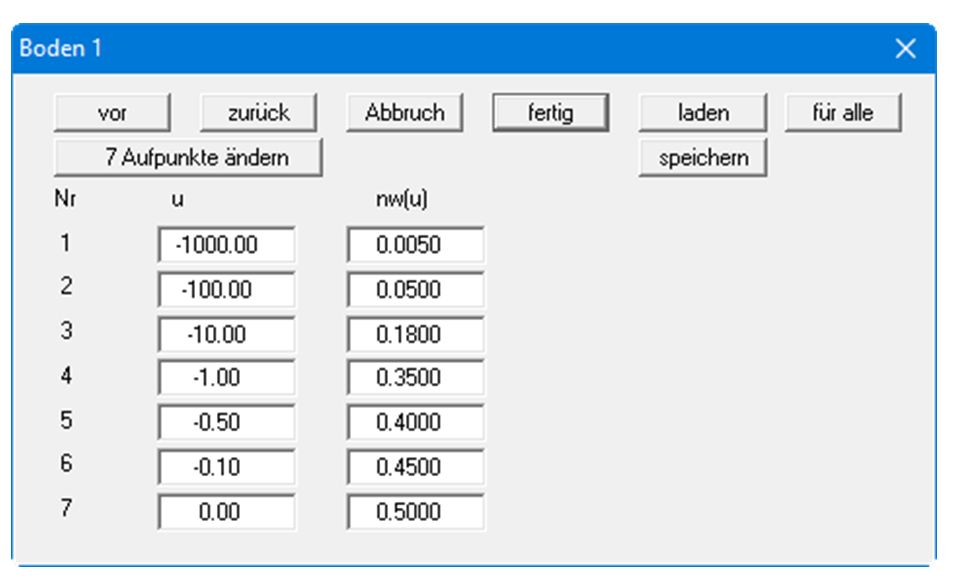

Durch Anklicken des Knopfes "nw = f(u)" erhalten Sie folgende Dialogbox:
Die Tabelle gibt Ihnen die Möglichkeit, die spezifische Kennlinie Ihres zu bearbeitenden Bodens zu entwickeln, indem Sie verschiedenen Porenwasserdrücken u einen nw-Wert zuordnen. Durch Anklicken des Knopfes "x Aufpunkte ändern" können Sie die Anzahl der Aufpunkte verändern. Über den Knopf "für alle" werden die eingegebenen Werte nach einer weiteren Abfrage für alle Ihre Bodenschichten übernommen.
Alternativ zur manuellen Eingabe können Sie die Standardwerte der verschiedenen Bodenarten (Kies, Sand, Schluff, Ton) über den Knopf "Std" in der obigen Dialogbox der Bodenkennwerte automatisch vom Programm eintragen lassen.
