GGU-3D-TRANSIENT: Menüeintrag "Potential oder Quelle einzeln"

Nachdem Sie einen oder mehrere Polygonzüge definiert haben, können Sie nun diese Polygonzüge einzelnen FE-Knoten zuweisen. Klicken Sie dazu einfach den Knoten, dem Sie ein Polygon zuweisen wollen, mit der linken Maustaste an.

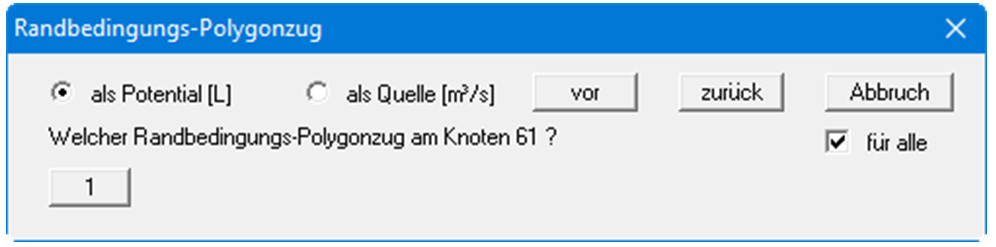

Entscheiden Sie zunächst durch Aktivierung der Schalter "als Potential" oder "als Quelle", um welche Art der Randbedingung es sich handelt. Wenn Sie den Knopf "für alle" aktivieren, wird die Randbedingung an diesem Punkt für alle Ebenen übernommen. Anschließend legen Sie durch Klicken auf den Knopf mit der gewünschten Polygonzug-Nr. die Zuordnung zum markierten FE-Knoten fest. In Ihrer Systemdarstellung wird dieser FE-Knoten mit der Polygonzug-Nr. versehen und mit einem "P" bzw. "Q" als Hinweis, ob Potential oder Quelle gewählt wurde.

Ein gesetztes Potential oder eine Quelle kann durch nochmaliges Klicken auf den Knoten mit der rechten Maustaste gelöscht werden.
