GGU-3D-TRANSIENT: Menüeintrag "Geschwindigkeiten + Gradienten"

Mit diesem Menüeintrag können Sie das Geschwindigkeitsfeld darstellen. Aufgetragen wird die Sickergeschwindigkeit (vs = (k · i)/neff !!) nach Größe und Richtung.

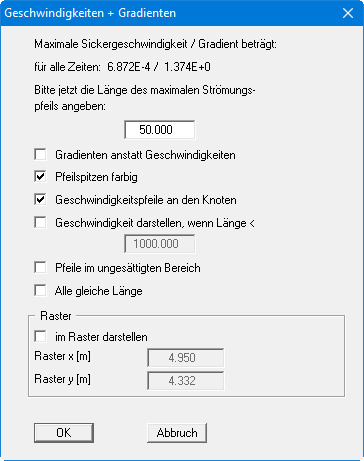

Sie geben als erstes die Länge ein, mit der die maximale Sickergeschwindigkeit dargestellt werden soll. Sie können weiterhin einstellen, ob die Geschwindigkeiten oder die Gradienten dargestellt werden sollen.

Sie können durch Anwahl des Schalters "Geschwindigkeitspfeile an den Knoten" beeinflussen, ob die Geschwindigkeit an den Elementknoten oder in den Schwerpunkten der Dreieckselemente dargestellt wird. Die Geschwindigkeit im Schwerpunkt erhält das Programm aus der FE-Berechnung. Die Geschwindigkeit an den Elementknoten wird durch Mittelung der Schwerpunktgeschwindigkeiten der angrenzenden Dreieckselemente erhalten. Die Länge des maximalen Geschwindigkeitsvektors muss in der von Ihnen gewählten Längeneinheit (i. A. Meter) angegeben werden. In der Allgemeinen Legende auf Ihrem Ausgabeblatt ist eine Maßstabsangabe der Einheit Länge/Zeit dargestellt. Die Farbe für die Pfeilspitzen können Sie im Menüeintrag “Ansicht / Stifte" verändern.

Bei Systemen mit z.B. Brunnen treten im Brunnenbereich sehr hohe Geschwindigkeiten auf, die eventuell die ganze Grafik verderben. Wählen Sie in dem Fall eine Länge, bis zu der die Geschwindigkeiten noch dargestellt werden sollen, und aktivieren Sie den entsprechenden Schalter.

Da das Programm mit ungesättigten Durchlässigkeiten rechnet, werden auch Potentiale und Sickergeschwindigkeiten in der ungesättigten Zone erhalten, was physikalisch absolut korrekt ist. Erfahrungsgemäß verwirrt das einige Auftraggeber. Um sich lange Diskussionen zu ersparen, blenden Sie die Pfeile in der ungesättigten Zone mit dem entsprechenden Schalter aus.
