GGU-AXPILE: Menüeintrag "Einzelpfahl"

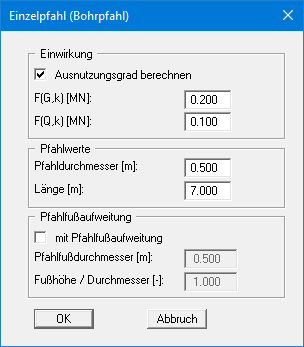

Bei einer Berechnung über Menüeintrag "Bearbeiten / Pfähle (Durchmesser)" oder Menüeintrag "Bearbeiten / Pfähle (Längen)" werden nach der anschließenden Bemessung mehrerer Pfähle die Endergebnisse in einer Tabelle dargestellt (siehe Menüeintrag "Formblatt / Protokoll"). Wenn Sie sich für eine detailliertere Aufschlüsselung der Berechnungsergebnisse interessieren, wählen Sie diesen Menüeintrag und legen die gewünschten Abmessungen fest, wie im Folgenden beispielhaft für einen einzelnen Bohrpfahl dargestellt.

Nach der Bemessung des Einzelpfahls (Einstellung in der obigen Dialogbox und anschließende Berechnung über "System / System berechnen") erscheint anstelle der Protokoll-Tabelle eine Legende mit ausführlichen Ergebnissen (siehe Menüeintrag "Formblatt / Ergebnisse"). Die Darstellung eines Pfahldiagramms ist dann nicht möglich und das Element wird auf dem Ausgabeblatt ausgeblendet.
