GGU-CAD: Aktueller Zeichenstift

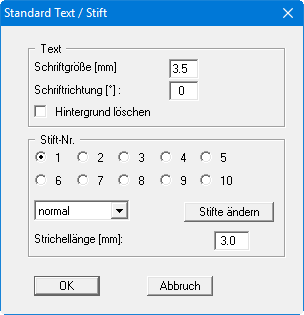

Alle Objekte werden mit dem aktuellen Zeichenstift gezeichnet. Insgesamt können Sie 10 verschiedene Stifte vorab definieren. Gehen Sie dazu in den Menüeintrag "Einstellen / Standard Text/Stift":

Im Bereich "Stift-Nr." legen Sie fest, welcher Stift der aktuelle Zeichenstift sein soll. Für den aktuellen Zeichenstift können Sie zwischen 4 verschiedenen Strichelformen wählen:

• normal (durchgezogen)

• gestrichelt

• strichpunktiert

• punktiert

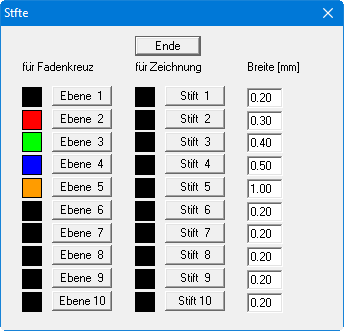

Mit der Strichellänge legen Sie das Wiederholintervall für die Strichelung fest. Über den Knopf "Stifte ändern" erhalten Sie dieselbe Dialogbox, die Sie auch über den Menüeintrag "Einstellen / Stifte" erhalten. Hier können Sie die Stiftfarben und Stiftbreiten ändern.

Unter Breite geben Sie die Breiten der Stifte vor. Nach Klicken der Knöpfe "Stift 1", "Stift 2" usw. können Sie die Farben der Stifte definieren. Bereits gezeichnete Objekte werden durch nachträglich vorgenommene Änderungen nicht beeinflusst.

Falls Sie bei der Bearbeitung die Ebene wechseln, ändert sich die Farbe des Fadenkreuzes. Die Ebenenfarben können Sie mit den Knöpfen "Ebene 1", "Ebene 2" usw. ändern. Wenn Sie Ihre Zeichnung in mehreren Ebenen verwalten, ist die Unterscheidung Welches Objekt ist in welcher Ebene? schwierig. Um eine Darstellung der Zeichenobjekte (Linien und Texte) einer Ebene in den oben eingestellten Ebenenfarben zu erreichen, aktivieren Sie im Menüeintrag "Einstellen / Allgemein" den Schalter "Bildschirmdarstellung in Fadenkreuzfarben".
