GGU-DIRECTSHEAR: Allgemein

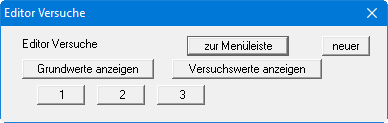

Dieser Menüeintrag ist der zentrale Menüeintrag des Programms. Hier geben Sie fast alle relevanten Daten des Versuchs ein. Nach Anklicken dieses Menüeintrags erscheint z.B. die folgende Dialogbox:

In diesem Beispiel sind bereits 3 Einzelversuche vorhanden. Die Versuche werden automatisch durchnummeriert und die Versuchsnummer ("1, 2, 3, ...") auf den jeweiligen Knöpfen angegeben. Folgende Aktionen sind möglich:

"zur Menüleiste"
Sie kehren zur Menüleiste zurück

"neuer"
Sie erzeugen einen neuen Einzelversuch, um anschließend die entsprechenden Daten (siehe unten) eingeben zu können.

"Grundwerte anzeigen"

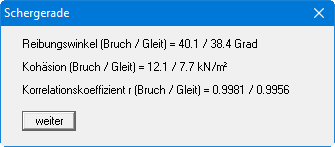

Es werden die zu den eingegebenen Einzelversuchen gehörenden Versuchswerte berechnet und in einer Infobox angezeigt. Die gleichen Werte werden auf dem Formblatt im Element "Scherparameter" dargestellt (siehe Abschnitt 5.4.7).

"Versuchswerte anzeigen"

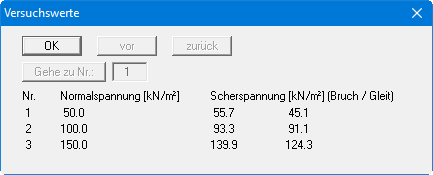

Es werden die Eingabedaten für die Normalspannung und die Scherspannung der Einzelversuche berechnet und zusammen mit allen Eingabedaten angezeigt, z. B.:

Die Versuchswerte können auch in Form einer Tabelle auf dem Formblatt dargestellt werden, wenn Sie das entsprechende Element aktivieren (siehe Menüeintrag "Formblatt / Tabelle Versuchstexte", Abschnitt 5.4.10).

"1", "2", ...
Durch das Klicken auf die Knöpfe mit den Versuchsnummern können Sie die Daten des entsprechenden Einzelversuches aufrufen und gegebenenfalls verändern.

Nach dem Klicken auf "neuer" oder auf den Knopf eines vorhandenen Versuches wird eine Dialogbox geöffnet, in der Sie die Versuchsdaten eingeben bzw. ändern können. Je nachdem, ob Sie eine Darstellung mit oder ohne Scherspannungs-Weg-Diagramm gewählt haben, erhalten Sie verschiedene Dialogboxen mit unterschiedlichen Arten der Messwerteingabe.
