GGU-DOLPHIN: Menüeintrag "System"

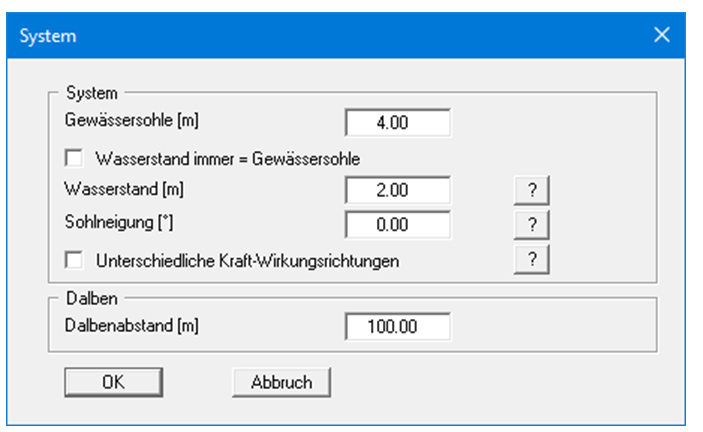

Über diesen Menüeintrag definieren Sie Ihr System. Geben Sie Gewässersohle und Wasserstand positiv nach unten in m unter OK Dalben (= 0.00 m) ein.

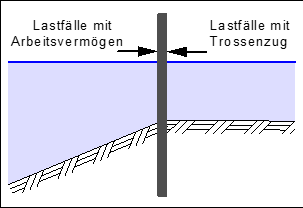

Sie können eine Sohlneigung auf der Passivseite eingeben. Durch Aktivierung des darunter liegenden Schalters "Unterschiedliche Kraft-Wirkungsrichtungen" erfolgt die Berechnung des Erdwiderstands unterschiedlich je nach Sohlneigung. Bei negativer Sohlneigung wird für Lastfälle MIT Arbeitsvermögen der Erdwiderstand mit ebenem Gelände berechnet (siehe nachfolgende Skizze). Bei positiver Sohlneigung wird für Lastfälle OHNE Arbeitsvermögen der Erdwiderstand mit ebenem Gelände berechnet.

Sie finden ein Beispiel mit geneigter Sohle als Datei "Beispiel Sohlneigung.ggu_dlb" im Beispiele-Ordner des Programms.

Wenn Sie mit der Methode nach Blum rechnen, können Sie unten in der Dialogbox einen Dalbenabstand definieren. Bei kleinen Dalbenabständen kann sich der räumliche Erdwiderstand überschneiden. In entsprechenden Fällen findet eine Überprüfung statt. Gegebenenfalls wird mit dem Erdwiderstand für eine fiktive durchgehende Wand gerechnet.

Wenn Sie unter "Editor 1 / System einstellen" den Schalter "Absolute Höhen verwenden" aktiviert haben, erscheint die Dialogbox mit einem zusätzlichen Eintrag "OK Dalben", über den Sie die absolute Lage des Dalbenkopfs festlegen. In diesem Fall werden alle weiteren Höhen entsprechend Ihrer Vorgabe unter "Editor 1 / System einstellen" eingegeben, z.B. in [mNHN].

Wenn Sie die Höhe eines bereits definierten Systems nachträglich auf absolute Höhen setzen, erfolgt nach Verlassen der obigen Dialogbox eine Abfrage, ob die Bodenschichten an die neue OK Dalben angepasst werden sollen. Eine Anpassung würde bedeuten, dass die als positiver Wert eingegebene Tiefe einer Bodenschicht von beispielsweise 30.0 m anschließend in eine absolute Höhe von -30.0 mNHN umgewandelt wird. Wenn die Tiefe der UK Bodenschicht weiterhin den gleichen relativen Abstand zur OK Dalben haben soll, wählen Sie in der Abfragebox keine Elemente aus und klicken auf den Knopf "OK".
