GGU-ELASTIC: Beispielsystem

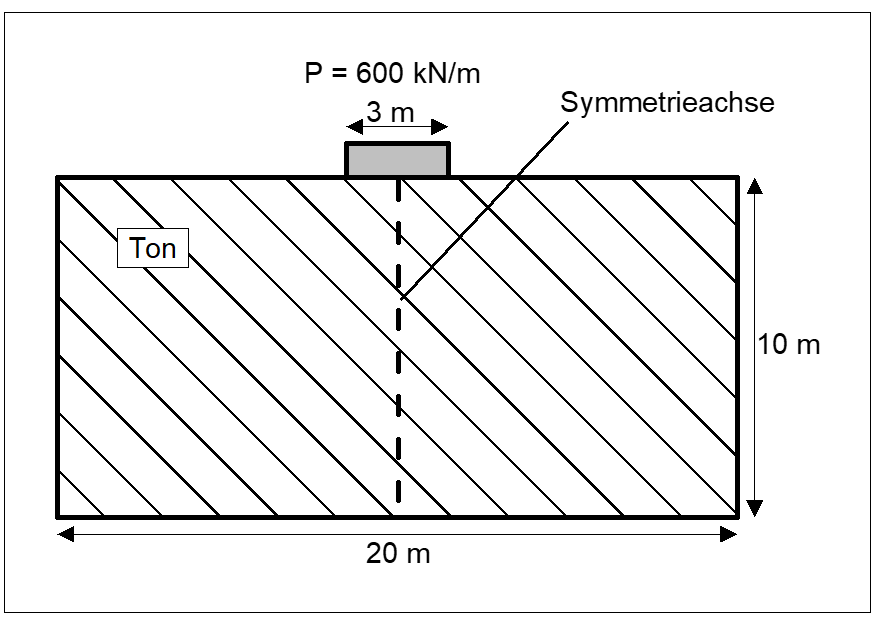

Nachfolgend wird an einem konkreten Beispiel eine Berechnung gezeigt. Berechnet werden soll die Spannungsverteilung unter einem Streifenfundament.
Folgende Kennwerte liegen vor:
Steifemodul ES = 7,5 MN/m²
Querkontraktionszahl = 0,0
Reibungswinkel = 25°
Kohäsion c = 30 kN/m²
Die Angabe einer Wichte ist nicht erforderlich, da sich das Untergrundsystem infolge des Eigengewichts des Bodens bereits gesetzt hat. Die Wichte wird daher zu "0" gesetzt. Aus der Last P und der Fundamentbreite ergibt sich eine Bodenpressung von 200 kN/m².
