GGU_ELASTIC: Schritt 6: Auswerten
Zunächst sollen die Ergebnisse mit exakten Lösungen verglichen werden. Mit den Beziehungen im Grundbautaschenbuch (Band 1; "Spannungsermittlung") können für den Fall die exakten Werte berechnet werden.
Tabelle Setzungen [cm]
x [m] | Ergebnisse GGU-ELASTIC | exakt | Differenz [cm] | Differenz [%] |
0.0000 | 12.6 | 12.2 | 0.4 | 3.3 |
0.1875 | 12.5 | 12.2 | 0.3 | 2.5 |
0.3750 | 12.4 | 12.1 | 0.3 | 2.5 |
0.5625 | 12.2 | 11.9 | 0.3 | 2.5 |
0.7500 | 11.9 | 11.6 | 0.3 | 2.6 |
0.9375 | 11.4 | 11.2 | 0.1 | 0.9 |
1.1250 | 10.8 | 10.7 | 0.1 | 0.1 |
1.3125 | 9.8 | 10.0 | -0.2 | -2.0 |
1.5000 | 8.8 | 8.8 | 0.0 | 0 |
Die Ergebnisse weichen um maximal 3,3 % von der exakten Lösung ab.

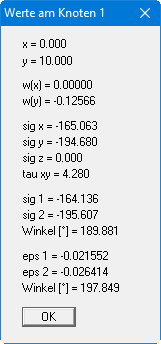

Interessieren Sie sich, wie in diesem Fall, nur für einzelne Werte an bestimmten Knoten, kann das am einfachsten über den Menüeintrag "Auswerten / Einzelwerte" geschehen. Nach Anwahl des Menüeintrages klicken Sie den gewünschten Knoten mit der linken Maustaste an. In der folgenden Dialogbox ist das Ergebnis für die 1. Zeile der Tabelle 1 (Fundamentmitte bei x = 0,0 m) dargestellt.
