GGU-FOOTING: Böden definieren (Beispiel 1)

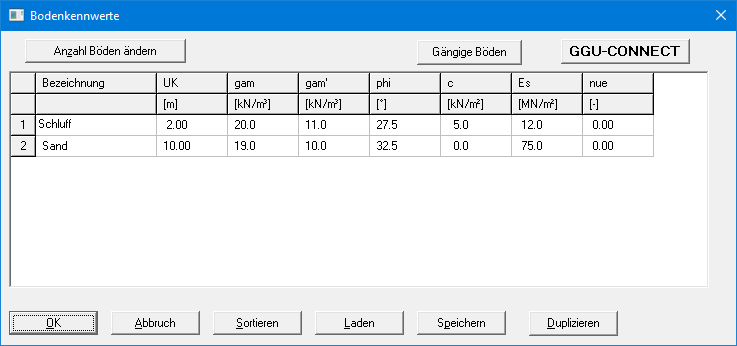

Geben Sie im Menüeintrag "Bearbeiten / Böden" die Werte der vorhandenen Bodenschichten gemäß den Angaben in der folgenden Dialogbox ein.

Wollen Sie die Anzahl der Böden verändern, wählen Sie den Knopf "Anzahl Böden ändern" bzw. “x Böden ändern” und geben anschließend die neue Anzahl von Böden ein. Mit dem Knopf "Sortieren" erreichen Sie eine Sortierung der Böden nach der Tiefe. Diese Sortierung wird automatisch auch ohne expliziten Aufruf nach Verlassen der Dialogbox immer durchgeführt. Damit werden fehlerhafte Eingaben von vornherein ausgeschlossen.

Sie können diese Funktion auch nutzen, um einen Boden aus der Tabelle zu eliminieren. Geben Sie der zu eliminierenden Bodenschicht einfach eine große Schichttiefe, wählen Sie dann den Knopf "Sortieren". Der entsprechende Boden ist nun der letzte Boden in der Tabelle und kann durch Reduktion der Anzahl der Böden gelöscht werden.

Über den Knopf "Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.Im Programm GGU-CONNECT können alle Daten eines Projektes eingegeben und verwaltet werden. Wenn Sie in Ihrem Projekt bereits Ihre Bohrdaten als Baugrundschichtenmodell hinterlegt haben, können Sie die Bodenschichten und Kennwerte über den Knopf "GGU-CONNECT" in der obigen Dialogbox als xml-Datei laden. Einen kurzen Überblick über die Vorgehensweise in GGU-CONNECT zum Export der Daten in die GGU-Berechnungsprogramme finden Sie hier:
https://manuals.ggu-software.com/ger/ggu-connect-inhalte-fur-ggu-berechnungsprogramme-e

Die Schichttiefen (UK) beziehen sich wie auch bei allen anderen Eingaben auf OK Gelände und zählen nach unten positiv. Wenn Sie jedoch den Schalter "Absolute Höhen verwenden" in der Dialogbox im Menüeintrag "Datei / Neu" aktiviert haben, zählen die Schichttiefen nach oben positiv. Zusätzlich müssen Sie dann in der Dialogbox im Menüeintrag "Bearbeiten / Oberkante Gelände" einen Wert dafür eingeben. In diesem Fall können Sie die Schichttiefen und die anderen höhenbezogenen Werte z.B. in mNHN eingeben.

Weiterhin gilt:

gam = Wichte des Bodens oberhalb GW
gam' = Wichte des Bodens unter Auftrieb
phi = Reibungswinkel des Bodens
c = Kohäsion des Bodens
E_s = Steifemodul des Bodens
nue = Querkontraktionszahl des Bodens

Wenn mit dem Steifemodul gerechnet wird, ist nue für alle Böden gleich 0.0. Die Darstellung des Wertes nue in der Legende der Bodenkennwerte kann dann auch ausgeblendet werden (siehe Menüeintrag “Formblatt / Bodenkennwerte”).
