GGU-GEO-GRAPH: Bereich "Farbverlauf diskret"

Wenn Sie den Schalter "Farbverlauf diskret" im unteren Teil der obigen Dialogbox aktivieren, erreichen Sie eine Farbfüllung der Symbole, die eine Klassifizierung entsprechend der Balkendiagramme mit wertabhängiger Farbfüllung ermöglicht.

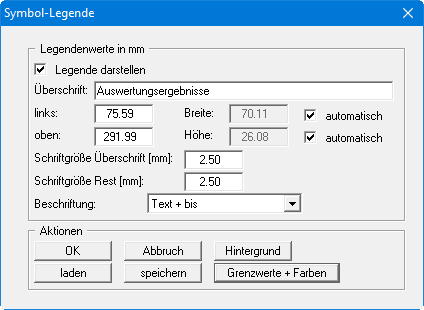

Nach Anwahl des Knopfes "Farben + Legende einstellen" erscheint zunächst die folgende Dialogbox zur Einstellung der Legende, die bereits im Menüeintrag "Ansicht / Symbol-Legende" erläutert wurde.

Entscheidend für die spätere Farbdarstellung ist der Knopf "Grenzwerte + Farben". Sie erhalten darüber folgende Dialogbox:

Über den Knopf "Anzahl Werte ändern" können Sie einen weiteren Grenzwert definieren oder die Anzahl reduzieren. Die Texte passen Sie Ihren Vorgaben entsprechend an, die Farben weisen Sie über den Knopf "ändern" den verschiedenen Werten zu. Da Sie bei der Symboldarstellung immer nur einen Messwert auswählen können, geben Sie anders als bei der wertabhängigen Balkendarstellung in der Dialogbox die Grenzwerte direkt mit ein. Mit "OK" übernehmen Sie Ihre Änderungen und kehren in die obige Dialogbox zurück. Die Einstellungen können Sie in einer Datei mit der Erweiterung ".leg" sichern. Ist diese Datei auf Programmebene abgespeichert, werden beim Programmstart automatisch Ihre Einstellungen geladen.

Wenn Sie Ihre Einstellungen abgeschlossen und die Legenden-Box und mit "OK" verlassen haben, starten Sie die Auswertung und Symboldarstellung des ausgewählten Messwertes über den Knopf "Symbole darstellen" in der Startbox.
