GGU-GEO-GRAPH: Generelle Einstellungen für die Symboldarstellung

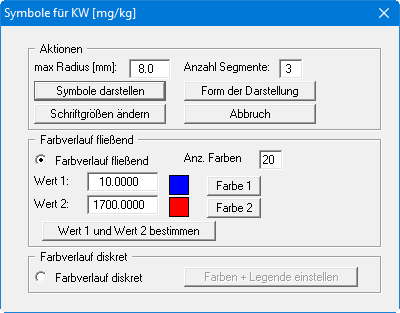

Bei diesem Menüeintrag handelt es sich um eine Grafikform, die Elemente der Balkendiagramme (messwertabhängige Farbfüllung) und der Kreisgrafik beinhaltet. Die Größe der Symbole ist jedoch konstant. Analog zur Kreisgrafik wählen Sie zunächst einen Messwert aus, für den die Symbolgrafik erstellt werden soll. Anschließend erhalten Sie die folgende Dialogbox:

Die Symbolgröße können Sie über die Radiusgröße definieren. Die Symbolform ändern Sie über die Anzahl der Segmente. Über den Knopf "Form der Darstellung" können Sie analog zu den Erläuterungen unter Menüeintrag "Graphik / Isolinien (normal)" Abschnitt Knopf "Form der Darstellung" die Einstellungen für die Symboldarstellung ändern. In der Dialogbox für die Einstellungen können Sie eine Überschrift eingeben, die bei der Darstellung der Allgemeinen Legende als Überschrift übernommen wird (siehe Menüeintrag “Ansicht / Allgemeine Legende”).

Sie können zwischen zwei unterschiedlichen Formen der Farbfüllung wählen, die in den nachfolgenden Abschnitten erläutert werden.
