GGU-PUMPTEST: Wiederanstiegsmethode von Theis
Die theoretischen Grundlagen sind in Langguth / Voigt auf den Seiten 171 bis 175 beschrieben. Sie finden das Beispiel als Datei "Theis Wiederanstieg.pvs" im Beispiele-Ordner des Programms.
Bei diesem Verfahren erfolgt eine Absenkung in einem Brunnen mit konstanter Pumprate. Nach dem Abschalten der Pumpe im Förderbrunnen beginnt der Wiederanstieg. In einem nahe gelegenen Beobachtungsbrunnen wird der zeitliche Verlauf des Wiederanstiegs gemessen.
Bei diesem Verfahren müssen folgende Messwerte vorliegen:
die Pumpdauer bis zum Abstellen der Pumpe,
die konstante Pumprate bis zum Abstellen der Pumpe,
die Aquifermächtigkeit H,
die Festlegung gespannter oder ungespannter Grundwasserleiter,
der zeitliche Verlauf des Wiederanstiegs h.
Nach der Definition der Eingabewerte werden diese über dem Wert
(dt + tp) / dt
dt = Zeitdifferenz zum 1. Messwert
tp = Pumpdauer
aufgetragen und die Ausgleichsgerade dieser Funktion bestimmt, aus der die Durchlässigkeit berechnet werden kann.
Beispiel:

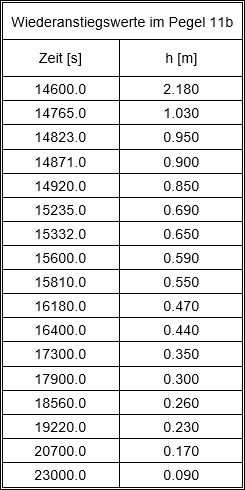

Es handelt sich um das Beispiel für den Pegel 11b in Langguth / Voigt. Nach dem Abschalten der Pumpe wird im Pegel 11b folgender Wiederanstieg gemessen:

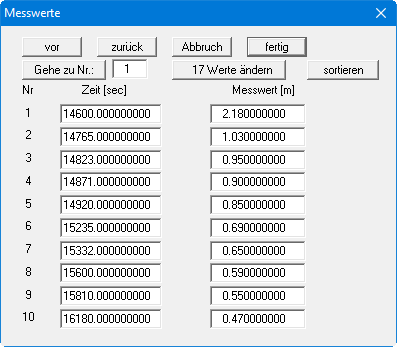

Wählen Sie unter dem Menüeintrag "Datei / Neu" den Knopf "Theis Wiederanstieg" und gehen anschließend auf den Menüeintrag "Bearbeiten / Messwerte ändern". Ändern Sie die Anzahl der Messwerte auf "17" und geben Sie die Wiederanstiegswerte der vorherigen Tabelle ein.
Blättern Sie mit dem Knopf "vor" in der Tabelle, um die weiteren Werte einzugeben. Wählen Sie den Menüeintrag "Auswerten / Theis-Wiederanstieg".

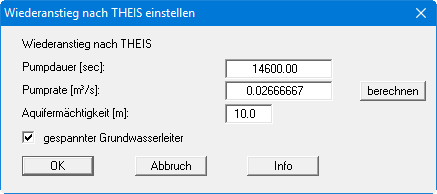

Geben Sie die Werte der Dialogbox ein und bestätigen Sie mit "OK".
Die Werte "a" und "b" kennzeichnen den Verlauf der Ausgleichsgerade durch die Messwerte. Der Wert "r" ist der Korrelationskoeffizient, der die Güte der Ausgleichsgerade angibt. Darunter werden die Durchlässigkeit und die Transmissivität angegeben.
Die in Langguth / Voigt angegebene Lösung lautet:
T = 8,4 · 10-3 m²/s
Die geringfügigen Unterschiede sind auf die rein visuelle Auswertung bei Langguth / Voigt zurückzuführen.
Wenn Sie den Ergebnistext übernehmen lassen, wird dieser auf dem Formblatt in der Box "Ergebnis-Text" eingetragen (siehe Menüeintrag "Bearbeiten / Ergebnis-Text").
