GGU-RETAIN: Startdialogbox (berechnen)

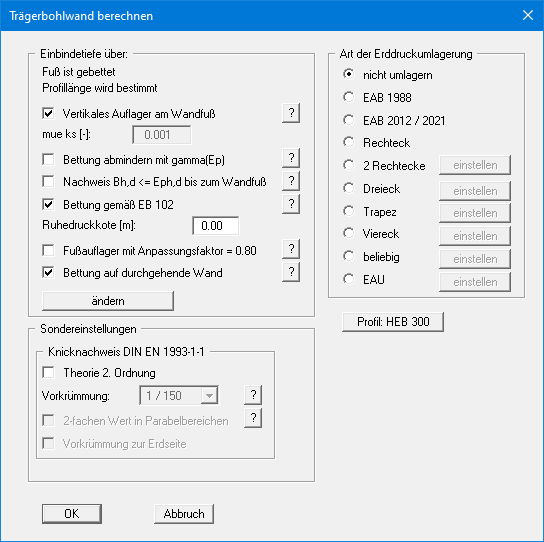

Nachdem Sie alle systembeschreibenden Daten eingegeben haben, kann das System berechnet werden. Nach Anwahl des Menüeintrags "System / berechnen" erscheint eine Startdialogbox mit drei Teilbereichen, die separat in nachfolgenden Abschnitten erläutert werden. Sie können die Berechnung auch über die Funktionstaste [F5] oder das Taschenrechner-Symbol grafik-20240531-105523.png starten und erhalten dann dieselbe Startdialogbox.

Die dargestellten Auswahlmöglichkeiten und Schalter variieren entsprechend der eingestellten Verbauwand und den Berechnungsgrundlagen. Rechts unten in der Dialogbox ist ein Knopf, der mit dem aktuell ausgewählten Bemessungsprofil beschriftet ist. Wenn Sie diesen Knopf anwählen, können Sie die aktuellen Werte des Bemessungsprofils ansehen und gegebenenfalls ändern.


Wenn alle Einstellungen nach Ihren Vorstellungen vorgenommen wurden, wählen Sie zum Abschluss den Knopf "OK" und starten damit die Berechnung. Zunächst führt das Programm zu Ihrer Sicherheit umfangreiche Plausibilitätskontrollen Ihrer Eingaben durch und meldet eventuelle Ungereimtheiten. Danach erfolgt die eigentliche Berechnung des Systems. In der Statusleiste des Programmfensters erhalten Sie Informationen über den Stand der Berechnung. Wenn Ihnen nach dem Start der Berechnung auffällt, dass irgend etwas doch nicht in Ihrem Sinne eingestellt worden ist, können Sie die laufende Berechnung jederzeit durch Klick auf die rechte Maustaste abbrechen.

Nach Abschluss der Berechnung können Sie direkt die Bemessung anschließen, indem Sie in der Abfragebox auf "ja" klicken. Die Erläuterungen zur Bemessung finden Sie im Menüeintrag "System / bemessen". Wenn Sie hier "nein" klicken bzw. nach Abschluss der Bemessung werden die Ergebnisse in Infoboxen und anschließend grafisch auf Ihrem Bildschirm dargestellt. Sie können die Systemdaten zusammen mit den Ergebnissen in eine Datei speichern (Menüeintrag "Datei / Speichern unter". Falls es sich um einen Zwischenzustand handelt, kann es sinnvoll sein, zusätzlich zum Dateinamen weitere Erläuterungen zum Datensatz unter "Datensatzbezeichnung" in der Dialogbox des Menüeintrages "Editor 1 / System einstellen" bzw. "Datei / Neu" einzugeben.
