GGU-RETAIN: Menüeintrag "Passiver Erddruck"

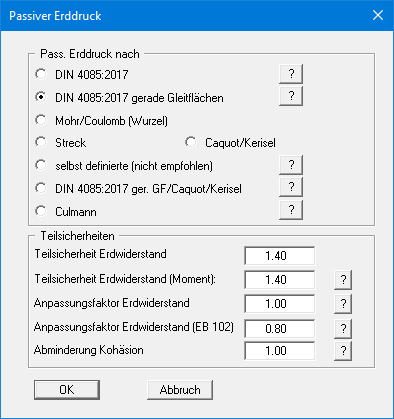

Über diese Dialogbox können Sie Einstellungen für den passiven Erddruck vornehmen:

Im oberen Bereich der Dialogbox stellen Sie die Art ein, mit der der passive Erddruck berechnet werden soll. Bei Aktivierung des Schalters "Culmann" wird der passive Erddruck nach Culmann mit einem Lamellenverfahren mit geraden Gleitflächen berechnet.

Bei Trägerbohlwänden und Aufgelösten Wänden wird ein zusätzlicher Bereich dargestellt, in dem die räumliche Wirkung des Erdwiderstands eingestellt werden kann:

Wenn Sie das Teilsicherheitskonzept angewählt haben, geben Sie in der Dialogbox die
Teilsicherheit für den Erdwiderstand und den Anpassungsfaktor gemäß den Angaben der DIN 1054:2010/EC 7 ein. Die Teilsicherheit für den Erdwiderstand zur Berechnung des Bemessungsmomentes kann unter bestimmten Randbedingungen nach EAU 2012 abgemindert werden.
